Miksi puoliputkimaiset niitit ovat optimaalinen tasapaino lujuuden ja asennustehokkuuden välillä?

Pysyvän mekaanisen kiinnityksen maailmassa harvoin valitaan mustan ja valkoisen välillä.Kiinteät niitittarjoavat maksimaalisen lujuuden, mutta vaativat huomattavan säätövoiman.Täysi putkimaiset niititasentaa helposti, mutta kuormituskyky puuttuu. Näiden kahden ääripään välissä on tekninen makea paikka:puoliputkimainen niitti. Nuote Metals on valmistanut miljoonia puoliputkimaisia ​​niittejä teollisuudelle aina autojen jarrujärjestelmistä kulutuselektroniikkaan, mikä osoittaa, että oikea suunnittelukompromissi tuottaa ylivertaista arvoa.

Tämä artikkeli tarjoaa teknisen mutta käytännöllisen oppaan puoliputkimaisille niiteille – niiden määritelmät, tyypit, materiaalit, sovellukset ja valintakriteerit. Suunnitteluinsinööreille, valmistuspäälliköille ja laatualan ammattilaisille kirjoitettu sisältö noudattaa todistettuja EEAT-periaatteita ja vastaa luotettavaa ja kustannustehokasta kiinnitysratkaisua etsivien ostajien hakutavoitetta.

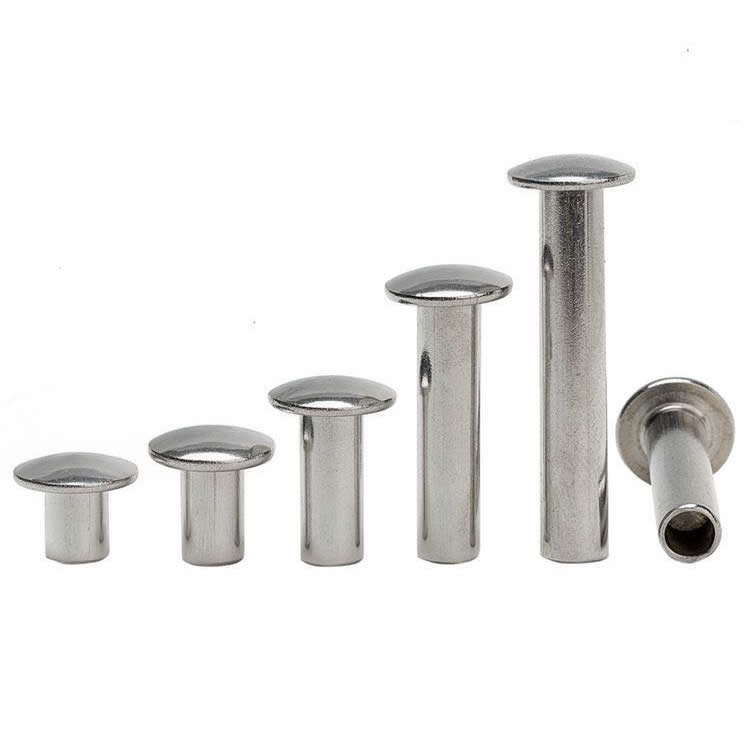

Mitä ovat puoliputkimaiset niitit? Selkeä määritelmä

Puoliputkimainen niitti on pysyvä kiinnike, jossa on kiinteä pää ja varsi, joka on osittain koverrettu takapäästä. Tyypillisesti onton syvyys vaihtelee välillä 20 % - 35 % varren kokonaispituudesta. Tämä osittainen onkalo vähentää materiaalin tilavuutta, joka täytyy muuttaa muotoaan asennuksen aikana, mikä alentaa vaadittua asetusvoimaa ja säilyttää suurimman osan kiinteän niitin leikkauslujuudesta.

Ydinrakenneominaisuudet

Kiinteä pääosa: Tarjoaa materiaalin täydellisen eheyden kantavassa rajapinnassa

Ontto peräosa: Vähentää asennusvoimaa 30–50 % kiinteisiin niitteihin verrattuna

Hallittu romahdus: Kovettamisen aikana ontto osa rullaa ulospäin muodostaen toissijaisen pään

Tasainen seinämän paksuus: varmistaa ennustettavan muodonmuutoksen ja tasaisen liitoksen laadun

Laaja halkaisijaalue: Saatavana tyypillisesti 1,6 mm - 8,0 mm

Nämä ominaisuudet tekevätpuoliputkimaiset niititIhanteellinen sovelluksiin, joissa pääsy molemmille puolille on käytettävissä, mutta vaaditaan nopeaa ja vähävoimaista asennusta.

Puoliputkimaisten niittien tyypit – pään tyylit ja kokoonpanot

Nuote metallitvalmistaa puoliputkimaisia ​​niittejä useissa eri päätyyleissä erilaisiin kokoonpanovaatimuksiin.

Pään tyyli	Kuvaus	Tyypilliset sovellukset
Litteä pää	Matala profiili, suuri laakeripinta	Autojen jarrupalat, kytkimen pinnat
Soikea pää	Hieman kaareva, esteettinen viimeistely	Huonekalut, matkatavarat
Upotettu pää	Tasainen pinta tasaisen ulkopinnan takaamiseksi	Lentokoneiden sisäpaneelit, elektroniikkakotelot
Pyöreä pää	Täysi kupu maksimaalisen pään voiman saamiseksi	Raskaat laitteet, maatalouskoneet
Ristikon pää	Erittäin leveä laakeripinta	Pehmeät materiaalit (muovi, puu, nahka)
Olkapäätyyppi	Porrastettu varsi kääntö- tai välikappaletoimintoa varten	Taittomekanismit, työkalujen liitokset

Onton syvyysprosentin mukaan

Syvyysluokka	Ontto % varresta	Asetusvoima	Paras käyttökotelo
Matala	15–20 %	Korkeampi (lähempänä kiinteää)	Suurin vaadittu leikkauslujuus
Vakio	25–35 %	Kohtalainen	Yleiskäyttöinen, yleisin
Syvä	40–50 %	Alentaa	Pehmeät tai ohuet materiaalit, nopea asennus

Materiaalit ja viimeistelyt puoliputkimaisille niiteille

Materiaalin valinta vaikuttaa suoraan mekaaniseen suorituskykyyn, korroosionkestävyyteen ja hintaan. Nuote Metals toimittaa puoliputkiniittejä kattavassa valikoimassa.

Perusmetallit

Vähähiilinen teräs (C1008, C1010, C1018):Suuri lujuus, taloudellinen, laajalti käytetty. Vaatii pinnoituksen korroosiosuojaa varten.

Ruostumaton teräs (304, 316):Erinomainen korroosionkestävyys, korkea kestävyys. Ihanteellinen lääketieteellisiin, meri- ja elintarvikelaitteisiin.

Alumiini (5056, 6061, 1100):Kevyt, luonnollisesti korroosionkestävä. Käytetään ilmailu- ja kulutuselektroniikassa.

Messinki (C2600, C2700):Hyvä johtavuus, houkutteleva ulkonäkö, korroosionkestävä. Yleinen sähkö- ja koristesovelluksissa.

Kupari:Korkein sähkön- ja lämmönjohtavuus. Käytetään sähköliittimissä ja lämmönvaihdinkokoonpanoissa.

Pintakäsittelyt

Valmis	Ominaisuudet	Yleiset sovellukset
Sinkkipinnoite (kirkas, keltainen, musta)	Peruskorroosiosuojaus, alhaiset kustannukset	Autojen sisäosat, laitteistot
Nikkelöinti	Kirkas, sileä, kohtalainen korroosionkestävyys	Elektroniikka, näkyvät koristekiinnikkeet
Tinapinnoitus	Juotettava pinta	Sähköliitännät, piirilevykokoonpanot
Passivointi	Ruostumattomalle teräkselle, poistaa vapaan raudan	Lääketieteelliset laitteet, elintarviketeollisuuden laitteet
Anodisointi	Alumiinille, kova kulutusta kestävä pinta	Ilmailu- ja ulkokäyttösovellukset

Tärkeimmät toimialat ja reaalimaailman sovellukset

Puoliputkimaisia ​​niittejä löytyy tuhansista tuotteista, joissa luotettavuuden ja kokoonpanonopeuden on oltava rinnakkain. Nuote Metals on toimittanut näitä kiinnikkeitä seuraaville aloille.

Autoteollisuus

Jarrupalojen ja jarrupalojen kiinnitys

Kytkin päin niittaus

Turvavyön ankkurikokoonpanot

Oven saranoiden kääntöpisteet

LVI-pellin liitännät

Huonekalut ja puuntyöstö

Tuolin ja pöydän rungon liitokset

Laatikon liukukokoonpanot

Taittuva mekanismi kääntyy

Verhoilunauhat

Kulutustavarat ja matkatavarat

Matkalaukun kahvan kiinnikkeet

Kannettavan tietokoneen saranan niitit

Keittiökoneiden kokoonpanot

Sähkötyökalujen kotelot

Elektroniikka ja sähkö

Rele- ja kytkinkoskettimet

Liitinlevyn kiinnitys

Muuntajan sydämen kiinnitys

Akun kokoonpano

Lääketieteelliset laitteet

Ortopediset kannattimet

Kirurgisten instrumenttien nivelet

Diagnostiikkalaitteiden rungot

Sairaalasänkymekanismin osat

Maatalous- ja teollisuuslaitteet

Kuljetinhihnan kiinnitystarvikkeet

Traktorin ohjausvivut

Pumppukotelokokoonpanot

Suodatinelementtien päätykappaleet

Puoliputkimaisten niittien käytön edut vaihtoehtoihin verrattuna

Miksi valita puoliputkimaiset niitit kiinteiden niittien, täysputkiniittien tai kierrekiinnittimien sijaan?Nuote metallitkorostaa seuraavia teknisiä ja taloudellisia etuja.

Etu	Selitys
Pienempi asennusvoima	30–50 % vähemmän voimaa kuin kiinteät niitit, mikä vähentää käyttäjän väsymistä ja työkalujen kulumista
Nopea asetussykli	Ihanteellinen suuren volyymin automatisoiduille kokoonpanolinjoille (jopa 200 niittiä minuutissa)
Erinomainen leikkauslujuus	Tyypillisesti 80–95 % kiinteän niitin lujuudesta, ylittää huomattavasti täyden putkimaisen
Johdonmukainen nappi	Hallittu rullan muodostus varmistaa tasaisen puristusvoiman kaikissa liitoksissa
Ei langan löystymistä	Pysyvä muodonmuutos tarkoittaa, ettei tärinän aiheuttamaa perääntymistä
Kustannustehokas	Matalammat materiaalikustannukset kuin kiinteät niitit; nopeampi asennus kuin pultit
Puhdas ulkonäkö	Rullattu pyrstö tarjoaa sileän, purseettoman viimeistelyn sokealla puolella

Kiinteä vs. puoliputkimainen vs. täysputkimainen – vertaileva taulukko

Kolmen pääniittiperheen välisten erojen ymmärtäminen on olennaista oikean määrityksen kannalta.

Omaisuus	Kiinteä niitti	Puoliputkimainen niitti	Täysi putkimainen niitti
Ontto syvyys	0 %	20-40% varresta	100% varresta
Asennusvoima	Korkein	Kohtalainen (30–50 % vähemmän kuin kiinteä)	Alin
Leikkausvoima	100 % lähtötaso	80-95 % kiinteää ainetta	50-70 % kiinteää ainetta
Materiaalikustannukset	Matala	Matala (hieman vähemmän kuin kiinteä)	Erittäin matala
Tyypillinen halkaisijaalue	1,6 - 12,0 mm	1,6 - 8,0 mm	1,0 - 6,0 mm
Paras sovellus	Päärakenne, äärimmäinen kuormitus	Yleinen kokoonpano, keskisuuresta suureen kuormitukseen	Kevyt, pehmeät materiaalit, koristeellinen
Pääsy asennukseen	Molemmat puolet vaaditaan	Molemmat puolet vaaditaan	Molemmat puolet vaaditaan

Suurin osa teollisista kokoonpanoista, jotka eivät ole ensisijaisia ​​kantavia rakenteita, puoliputkimaiset niitit tarjoavat parhaan yhdistelmän lujuutta, nopeutta ja taloudellisuutta.

Puoliputkimaisten niittien valintakriteerit

Saavuttaaksesi optimaalisen liitoksen laadun, arvioi seuraavat parametrit ennen kuin määrität puoliputkiniittejä.

1. Materiaalipinon paksuus

Mittaa kaikkien liitettävien kerrosten kokonaispaksuus

Valitse niitin pituus = pinon paksuus + 0,5-1,0 mm (vakiorullalle)

Kovemmilla materiaaleilla, lisää ulkonema 1,2–1,5 mm:iin

2. Vaaditut leikkaus- ja vetokuormitukset

Arvioi suurimmat huoltokuormat

Viite Nuote Metalsin teknisistä tietolehdistä lujuusluokille halkaisijan ja materiaalin mukaan

3. Ympäristöolosuhteet

Sisäkuiva: Sinkitty teräs

Ulkona tai kosteassa: ruostumaton teräs tai alumiini

Altistus suolavedelle: 316 ruostumaton teräs tai messinki

Korkea lämpötila: Teräs tai ruostumaton teräs (alumiini heikkenee yli 150°C)

4. Kokoonpanon tilavuus ja automaatiotaso

Pieni äänenvoimakkuus (alle 10 000): Manuaalinen tai pneumaattinen puristin

Keskimääräinen tilavuus (10 000–100 000): Pneumaattinen tai servopuristin

Suuri määrä (yli 100 000): Automaattinen niittausjärjestelmä tärinäsyötöllä

5. Pään tyyli ja esteettiset vaatimukset

Tasoituspinta: Upotettu pää

Suurin kantavuus pehmeässä materiaalissa: Ristikon pää

Yleiskäyttö: Litteä tai soikea pää

6. Reiän valmistelun laatu

Reiän halkaisijan tulee olla 0,05–0,10 mm suurempi kuin niitin varsi

Purseettomat reiät ovat välttämättömiä tasaisen rullan muodostukselle

Puoliputkimaisten niittien asennuksen parhaat käytännöt

Oikea asetus on ratkaisevan tärkeä puoliputkimaisten niittien odotetun suorituskyvyn saavuttamiseksi.Nuote metallitsuosittelee seuraavaa prosessia.

Vaiheittainen asetusmenettely

Poraa tai puhkaise puhdas reikä – Käytä teräviä työkaluja välttääksesi purseet

Purseet molemmilta puolilta – Poista kaikki terävät reunat, jotka voivat halkeilla rullatun pyrstön

Kiinnitä niitti – Pää käsipääsyä vasten, ontto häntä ulkoneva

Aseta alasin paikalleen – Tue päätä koveralla tai litteällä alasimella

Käytä aksiaalista voimaa – Käytä niittipuristinta tai automaattista säädintä

Tarkkaile rullan muodostumista – Onton hännän tulee käpristyä tasaisesti ulospäin muodostaen tasaisen toissijaisen pään

Yleiset asennusvirheet ja ennaltaehkäisy

Vika	Aiheuttaa	Ratkaisu
Murtunut rulla	Liiallinen voima tai huono materiaalin sitkeys	Vähennä painetta; tarkista niitin kovuustiedot
Ei-keskirulla	Väärin kohdistettu työkalu tai taipunut niitti	Tarkista lävistimen ja alasimen kohdistus
Riittämätön rulla	Niitti liian lyhyt tai voima liian alhainen	Lisää niitin pituutta tai asetuspainetta
Litistetty rulla	Liian korkea voima tai alasin väärin	Vähennä voimaa; käytä oikeaa alasinprofiilia
Halkaistu varsi	Liian pieni reikä tai liian suuri niitti	Tarkista reiän halkaisijan toleranssi

Nuote metallittarjoaa asetustyökalusuosituksia ja iskunkorkeustaulukot jokaiselle normaalikokoiselle puoliputkiniitille.

【Puoliputkimaiset niitit】 Usein kysytyt kysymykset – Vastattu yleisiin kysymyksiin

Q1: Mitä eroa onpuoliputkimaiset niititja putkimaiset niitit?

V: Tärkein ero on onton osan syvyydessä. Puoliputkimaisessa niitissä on ontto ontelo, joka ulottuu vain 20–40 % varren pituudesta takapäästä. Loput varresta on kiinteää. Tämä rakenne säilyttää suurimman osan kiinteän niitin leikkauslujuudesta ja vähentää asennusvoimaa 30–50 %. Täysputkimainen niitti on ontto koko varrelta, mikä vähentää merkittävästi sekä lujuutta että säätövoimaa. Puoliputkimaiset niitit ovat oikea valinta sovelluksiin, jotka vaativat hyvää kantavuutta nopealla kokoonpanolla, kuten autojen jarrupalat tai huonekalujen rungot. Täysputkimaiset niitit sopivat paremmin kevyisiin, koristeellisiin tai pehmeiden materiaalien liitoksiin. Nuote Metals tarjoaa molempia tyyppejä, ja insinööritiimimme voi auttaa sinua päättämään erityisten kuormitus- ja tuotantovaatimustesi perusteella.

Q2: Kuinka lasken oikean puoliputkisen niitin pituuden kokoonpanolleni?

V: Puoliputkimaisen niitin pituuden vakiokaava on: Niitin pituus = materiaalipinon paksuus + 0,8–1,2 × niitin halkaisija. Ulkonevaa osaa käytetään rullatun pään muodostamiseen. Jos liität esimerkiksi kaksi teräslevyä, joiden kokonaispaksuus on 3,0 mm halkaisijaltaan 3,0 mm niitillä, suositeltu pituus on 3,0 mm + (1,0 × 3,0 mm) = 6,0 mm. Tällöin ulkonemaan jää 3,0 mm vartta, joka rullautuu halkaisijaltaan noin 4,5–5,0 mm toissijaiseksi päähän. Käytä pehmeämmille materiaaleille, kuten alumiinille tai muoville, alueen alareunaa (0,8 × halkaisija). Käytä kovempaa materiaalia, kuten ruostumatonta terästä, korkeampaa päätä (1,2 × halkaisija). Nuote Metals tarjoaa pituusvalintataulukot jokaiselle materiaaliyhdistelmälle. Jos olet epävarma, pyydä ilmaisia ​​näytteitä kahdessa tai kolmessa vierekkäisessä pituudessa ja testaa ne todellisella kokoonpanolinjallasi.

Q3: Voidaanko puoliputkimaisia ​​niittejä käyttää automatisoiduissa kokoonpanolinjoissa?

Kyllä, ja ne on erityisesti suunniteltu suuren volyymin automaattiseen asetukseen. Puoliputkimaiset niitit ovat ensisijainen kiinnitin moniin automatisoituihin kokoonpanotoimintoihin, koska niiden osittainen ontto osa mahdollistaa ennustettavan, alhaisen voiman muodonmuutoksen. Nykyaikaiset automaattiset niittausjärjestelmät voivat asentaa puoliputkimaisia ​​niittejä nopeudella 100-200 kappaletta minuutissa. Nuote Metals toimittaa puoliputkimaisia ​​niittejä teippi- ja kelapakkauksissa, tärykulhovalmiita bulkkipakkauksia ja kepinsyöttöformaatteja, jotka ovat yhteensopivia kaikkien tärkeimpien niittiasennuslaitemerkkien kanssa. Keskeisiä automaationäkökohtia ovat niitin samankeskisyys (varmistetaan, että ontto osa on täysin koaksiaalinen), tasainen kovuus (estää halkeilevat telat) ja yhtenäinen pään geometria. Nuote Metals soveltaa tilastollista prosessinohjausta jokaisessa erässä, jossa pään ja varren mitat tarkastetaan 100 % visuaalisesti automatisoiduilla linjoilla. Tarjoamme myös näyteasetuskokeita laitoksessamme niitin ja työkalujen yhteensopivuuden tarkistamiseksi ennen täyttä tuotantoa.

Miksi Nuote Metals on puoliputkiniittien luotettava kumppani

Puoliputkimaisten niittien valmistaminen tiukkojen standardien mukaisesti edellyttää tarkkuutta, hallittua onttosyvyysporausta tai -muovausta ja tiukkaa laadunvarmistusta. Nuote Metals tuo jokaiseen tilaukseen yli kahden vuosikymmenen kylmäpään ja toissijaisen toiminnan osaamisen.

ISO 9001:2015 sertifioitu – Täysi jäljitettävyys raaka-aineesta valmiiseen niittiin

Oma työkalusuunnittelu – Mukautetut päätyypit, ontot syvyydet ja olkapääkokoonpanot kehitetty 10–15 päivässä

Laaja materiaalivalikoima – hiiliteräs, ruostumaton teräs, alumiini, messinki, kupari ja erikoisseokset

Tilastollinen prosessinohjaus – Jokaista tuotantoerää tarkkaillaan varren halkaisijan, onton syvyyden samankeskisyyden, pään korkeuden ja kovuuden suhteen

Pinnoitus ja pinnoitus talon sisällä – sinkki, nikkeli, tina, passivointi ja anodisointi saman katon alla

Pakkausvaihtoehdot – Irtotavarana, teippi- ja rullaus, tikkusyöttö tai mukautetut pussit

Tekninen suunnittelutuki – Ilmaiset sovellustarkistukset, asennuksen vianmääritys ja virheanalyysit

Tarvitsetpa 10 000 tai 10 miljoonaa puoliputkimaista niittiä, Nuote Metals tarjoaa tasaisen laadun, joka pitää kokoonpanolinjasi käynnissä.

Ota yhteyttä Nuote Metalsiin, jos tarvitset puoliputkiniittejäsi

Puoliputkimaiset niitit tarjoavat ihanteellisen tasapainon lujuuden ja säätötehokkuuden välillä aina autojen jarrukokoonpanoista lääketieteellisten laitteiden niveliin. Nuote Metalsilla on kokemus, laitteet ja laatujärjestelmät tarkan toiveesi toimittamiseksi.
