Artikkelin tiivistelmä: Alumiiniset puoliontot niitityhdistyvät keveys, pienempi asennusvoima, korroosionkestävyys ja luotettava pysyvä kiinnitys. Tämä opas selittää niiden rakenteen, seosvaihtoehdot, edut, päätyylejä, viimeistelyjä, sovelluksia, valmistusprosessia ja laatunäkökohtia, jotta insinöörejä ja ostotiimejä voidaan valita oikean niitin tehokkaaseen tuotantoon.
Sisällysluettelo
Mitä ovat alumiiniset puoliontot niitit?
Miksi valita puoliontoihin niiteihin alumiini?
Kuinka valitset oikean alumiiniseoksen?
Kuinka alumiiniset puoliontot niitit verrataan muihin kiinnikkeisiin?
Mikä päätyylin sinun kannattaa valita?
Missä alumiinisia puolionttoja niittejä käytetään?
Kuinka alumiiniset puoliontot niitit valmistetaan ja tarkastetaan?
Mitä todellinen elektroniikkasovellus voi kertoa meille?

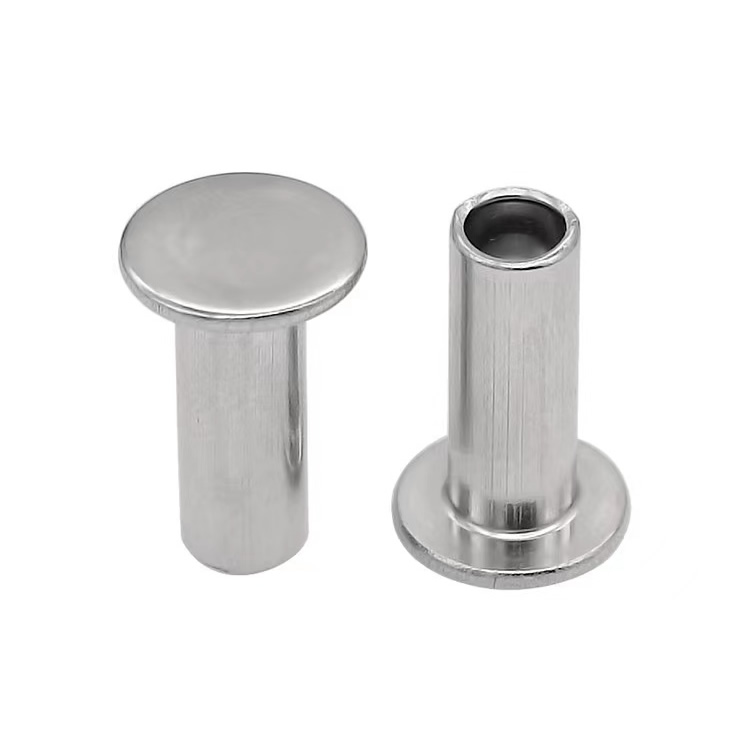

Mitä ovat alumiiniset puoliontot niitit?
NuotevalmistaaAlumiiniset puoliontot niititsovelluksiin, jotka vaativat kevyen, pysyvän kiinnitysratkaisun tehokkaalla asennuksella. Näissä kiinnikkeissä, jotka tunnetaan myös puoliputkimaisina niiteinä, puoliputkimaisina niiteinä tai onttopään niiteinä, on osittain ontto osa pyrstössä täysin kiinteän varren sijaan.
Tämä onkalo on tärkeä osa niitin toimintaperiaatetta. Asennuksen aikana ontto pää vääntyy ja rullaa ulospäin luoden turvallisen mekaanisen puristuksen huomattavasti pienemmällä säätövoimalla kuin perinteinen kiinteä niitti. Tämä tekee suunnittelusta erityisen hyödyllisen ohuille materiaaleille, kääntyville osille, suurikokoisille kokoonpanoille ja sovelluksille, joissa liiallinen asennuspaine voi muuttaa työkappaleen muotoa.
Nuoten alumiiniversiot ovat saatavilla 1100 puhdasta alumiinia ja 5052/5056 alumiiniseoksia, joiden varren halkaisija on noin 0,8 - 8,0 mm ja useita pääkonfiguraatioita ja pintakäsittelyjä.
Miksi valita puoliontoihin niiteihin alumiini?
Materiaalin valinta vaikuttaa suoraan kiinnitysjärjestelmän yleiseen suorituskykyyn. Alumiini on erityisen houkutteleva, kun komponenttien painon vähentäminen on tärkeä suunnittelutavoite.
- Pieni paino:Alumiini painaa noin kolmanneksen teräksen painosta, mikä auttaa vähentämään valmiiden kokoonpanojen massaa.
- Korroosionkestävyys:Alumiini muodostaa luonnollisesti suojaavan oksidikerroksen, mikä vähentää tavanomaisen ruosteenestopinnoitteen tarvetta.
- Ei-magneettiset ominaisuudet:Alumiini sopii kokoonpanoihin, joissa magneettiset materiaalit voivat häiritä herkkiä komponentteja.
- Pienitehoinen asennus:Puoliontto rakenteen ansiosta pyrstö voi laajentua huomattavasti pienemmällä voimalla kuin kiinteä niitti.
- Tuotannon tehokkuus:Suunnittelu toimii hyvin automatisoitujen niittauslaitteiden kanssa toistettavaa, suuren volyymin kokoonpanoa varten.
- Suunnittelun joustavuus:Erilaisia alumiiniseoksia, päätyylejä, mittoja ja pintakäsittelyjä voidaan valita käyttötarpeen mukaan.
Kannettavia elektroniikkaa, droneja, kevyitä laitteita, urheiluvälineitä tai ohuita alumiinikoteloita suunnitteleville insinööreille nämä ominaisuudet voivat tarjota hyödyllisen tasapainon kiinnityssuorituskyvyn ja painonpudotuksen välillä.
Kuinka valitset oikean alumiiniseoksen?
Kaikki alumiinisovellukset eivät vaadi samaa lujuustasoa. Valinnan välillä 1100, 5052 ja 5056 tulisi riippua kuormitusvaatimuksista, ympäristöaltistumisesta, painotavoitteista ja liitettävien materiaalien ominaisuuksista.
| Alumiini luokka | Tyypillinen vahvuus | Tärkeimmät ominaisuudet | Suositellut sovellukset |
|---|---|---|---|
| 1100 | Noin 90-130 MPa | Erittäin sitkeä, kevyt, erinomainen korroosionkestävyys | Koristekokoonpanot, verhoilu, ei-rakenteiset kotelot |
| 5052 | Noin 220-280 MPa | Hyvä lujuus, korroosionkestävyys, monipuolinen suorituskyky | Yleiskäyttöiset kokoonpanot, elektroniikkakotelot, kohtalaiset kuormat |
| 5056 | Noin 280-350 MPa | Korkeampi lujuus ja erinomainen korroosionkestävyys | Kevyet meri-, ulko- ja korkeapaineiset kokoonpanot |
1100 alumiiniaon sopiva, kun sitkeys ja alhainen paino ovat tärkeämpiä kuin mekaaninen lujuus.5052 alumiiniatarjoaa käytännöllisen tasapainon moniin yleisiin teollisiin sovelluksiin. Kun vaaditaan suurempaa voimaa ja vaativaa ympäristönsuojelua,5056 alumiiniavoi olla parempi valinta.
Kuinka alumiiniset puoliontot niitit verrataan muihin kiinnikkeisiin?
Puoliontelon niitin arvo tulee selvemmäksi, kun sitä verrataan kiinteisiin niitteihin ja muihin materiaalivaihtoehtoihin. Puoliontto rakenne vähentää asennuksen aikana plastisesti vääntyvän materiaalin määrää säilyttäen samalla pysyvän mekaanisen yhteyden.
| Ominaisuus | Alumiininen puoliontto niitti | Teräksinen puoliontto niitti | Kiinteä alumiininen niitti |
|---|---|---|---|
| Paino | Erittäin matala | Korkeampi | Matalasta kohtalaiseen |
| Magneettinen | Ei | Kyllä | Ei |
| Korroosionkestävyys | Erinomainen | Riippuu viimeistelystä | Erinomainen |
| Asetusvoima | Matala | Matala | Korkea |
| Asennus | Sopii automaatioon | Sopii automaatioon | Vaatii suuremman muovausvoiman |
| Paras sovellus | Painoherkät kokoonpanot | Raskaat teollisuuskokoonpanot | Sovellukset, jotka vaativat maksimaalista niitin lujuutta |
Monissa sovelluksissa päätös ei ole pelkästään vahvimman kiinnikkeen valitseminen. Parempi valinta on kiinnike, joka tuottaa riittävän nivelten suorituskyvyn ja minimoi painon, asennusvoiman, tuotannon monimutkaisuuden ja huoltovaatimukset.
Mikä päätyylin sinun kannattaa valita?
Pään geometria vaikuttaa ulkonäköön, kuorman jakautumiseen, välykseen sekä niitin ja koottujen materiaalien väliseen vuorovaikutukseen. Alumiinisia puolionttoja niittejä voidaan valmistaa useilla päätyyleillä erilaisten mekaanisten ja suunnitteluvaatimusten mukaan.
- Pyöreä pää:Perinteinen profiili näkyville yleiskäyttöisille liitoksille.
- Litteä pää:Hyödyllinen, kun suositaan suhteellisen matalaprofiilista kiinnityskohtaa.
- Soikea pää:Tarjoaa tasaisemman ja koristeellisemman ulkonäön.
- Upotettu pää:Suunniteltu sovelluksiin, jotka vaativat tasaista pintaa.
- Ristikon pää:Tarjoaa leveämmän laakeripinnan ja on hyödyllinen pehmeämmille materiaaleille tai suurempiin reikiin.
- Sienen pää:Tarjoaa leveän, sileän laakeripinnan valittuihin pehmeiden materiaalien sovelluksiin.
Pään valinnassa tulee ottaa huomioon liitettyjen materiaalien paksuus ja kovuus, käytettävissä oleva välys, vaadittu ulkonäkö ja niittauslaitteiden ominaisuudet.
Missä alumiinisia puolionttoja niittejä käytetään?
Pienen massan, ei-magneettisten ominaisuuksien, korroosionkestävyyden ja pienen asennusvoiman yhdistelmä tekee alumiinista puolionttokiinnitystekniikan sopivaksi monenlaisiin tuotteisiin.
- Kannettavat elektroniset laitteet ja alumiinikotelot
- Drone- ja miehittämättömien laitteiden kokoonpanot
- Urheiluvälineet ja kevyet varusteet
- Kuluttajatuotteet ja kodinkoneet
- Ohuet metallilevykokoonpanot
- Kääntöpisteet ja liikkuvat osat
- Kevyet kuljetuskomponentit
- Ulkovarusteet ja korroosiolle herkät kokoonpanot
- Koriste- ja ei-rakenteiset metallituotteet
Ne ovat erityisen arvokkaita, kun valmistaja tarvitsee pysyvän liitoksen, mutta ei voi sietää muodonmuutosta tai suurta puristusvoimaa, joka liittyy kiinteän niitin asentamiseen ohueen komponenttiin.
Kuinka alumiiniset puoliontot niitit valmistetaan ja tarkastetaan?
Niitin tasainen suorituskyky riippuu suuresti mittojen tarkkuudesta ja valvotuista materiaaliominaisuuksista. Ammattimainen valmistusprosessi alkaa tyypillisesti verifioidulla alumiinilangalla ja jatkuu muotoiluun, trimmaamiseen, purseenpoistoon, pintakäsittelyyn ja lopputarkastukseen.
- Materiaalin tarkistus:Alumiinilangan halkaisija, kovuus ja seoksen koostumus tarkistetaan.
- Kylmä otsikko:Progressiivinen muotoilu luo varren, pään ja puolionttoontelon.
- Trimmaus:Ylimääräinen materiaali ja muodostuva salama poistetaan.
- Purseenpoisto:Pinnan epätasaisuudet ja mikropurseet vähenevät.
- Pinnan viimeistely:Voidaan käyttää tavallista, eloksoitua tai muuta määritettyä pintakäsittelyä.
- Lopputarkastus:Kriittiset mitat, pään geometria, materiaalilaatu ja pinnan kunto tarkistetaan ennen toimitusta.
Tarkkuussovelluksissa tarkastuslaitteet, kuten lasermikrometrit, optiset vertailijat, kuvanmittausjärjestelmät, spektrometrit, kovuustestaajat ja suolasuihkutestauslaitteet voivat tarjota lisälaadun varmentamista.
Nuote kertoo, että sen tuotantoprosessi sisältää materiaalin jäljitettävyyden, mittatarkastuksen, optisen lajittelun ja tarvittaessa dokumentoinnin, kuten materiaalitodistukset ja vaatimustenmukaisuustodistukset. Vakionäytteet voivat olla saatavilla noin 5–7 päivässä, kun taas räätälöidyt työkalut voivat vaatia noin 15–20 päivää.
Mitä todellinen elektroniikkasovellus voi kertoa meille?
Harkitse kannettavan elektroniikan valmistajaa, joka kokoaa ohuita alumiinikoteloita. Teräsruuvit loivat tarpeetonta painoa ja toivat magneettisia komponentteja herkkää elektroniikkaa sisältävään ympäristöön. Kiinteät alumiininiitit ratkaisivat magneettiongelman, mutta vaativat suurempaa asennusvoimaa, mikä lisäsi vääntymisen riskiä ohuissa kotelon seinissä.
5052 alumiininen puoliontto niitti voi vastata näihin kilpaileviin vaatimuksiin yhdistämällä kevyen rakenteen, ei-magneettisen suorituskyvyn, korroosionkestävyyden ja pienemmän asennusvoiman. Konfiguraatio, kuten 3,0 mm:n varsi, jossa on pyöreä pää ja kirkas anodisoitu viimeistely, voidaan räätälöidä kotelon geometrian ja ulkonäkövaatimusten mukaan.
Tämäntyyppinen sovellus osoittaa tärkeän suunnitteluperiaatteen: kiinnittimien valinnan tulee perustua koko kokoonpanoon eikä pelkästään veto- tai leikkauslujuuteen. Paino, asennusvoima, materiaalien yhteensopivuus, korroosiokäyttäytyminen, ulkonäkö, automaatio ja elinkaarivaatimukset voivat kaikki vaikuttaa lopulliseen valintaan.
Usein kysytyt kysymykset
Ovatko alumiiniset puoliontot niitit samat kuin puoliputkimaiset niitit?
Kyllä. Alumiiniset puoliontot niitit kuvataan yleisesti puoliputkiniiteiksi, puoliputkiniiteiksi tai onttopäisiksi niiteiksi. Nämä termit viittaavat yleensä niittiin, jossa on osittain ontto häntä, joka laajenee asennuksen aikana.
Miksi alumiiniset puoliontot niitit sopivat kevyisiin tuotteisiin?
Alumiinilla on paljon pienempi tiheys kuin teräksellä, minkä ansiosta valmistajat voivat vähentää kiinnikkeiden painoa. Puoliontto rakenne vähentää myös materiaalia, joka joutuu vääntymään asennuksen aikana, mikä auttaa alentamaan säätövoimaa.
Pitäisikö minun valita 1100, 5052 vai 5056 alumiini?
Valitse 1100, kun alhainen paino ja taipuisuus ovat ensisijaisia vaatimuksia. 5052 on monipuolinen vaihtoehto kohtalaisen kuormituksen sovelluksiin, jotka vaativat hyvää korroosionkestävyyttä. 5056 soveltuu paremmin voimakkaisiin vaatimuksiin ja vaativiin ulko- tai meriympäristöihin.
Voidaanko alumiiniset puoliontot niitit räätälöidä?
Kyllä. Räätälöinti voi sisältää varren halkaisijan, piipun pituuden, pään geometrian, alumiinilaadun, pinnan viimeistelyn ja muut mittavaatimukset. Tekninen piirustus tai näyte on yleensä paras lähtökohta eritelmien ja työkaluvaatimusten vahvistamiselle.
Soveltuvatko nämä niitit automaattiseen kokoonpanoon?
Kyllä. Niiden toistettava geometria ja alhaiset säätöominaisuudet tekevät niistä soveltuvia automatisoituihin tai puoliautomaattisiin niittausprosesseihin, erityisesti suuritehoisessa valmistuksessa, jossa yhtenäinen asennus on tärkeää.
Johtopäätös
Alumiiniset puoliontot niitit tarjoavat käytännöllisen yhdistelmän kevyttä rakennetta, korroosionkestävyyttä, ei-magneettista suorituskykyä ja tehokasta matalavoimaista asennusta. Valitsemalla oikean alumiiniseoksen, pään tyylin, mitat ja pintakäsittelyn valmistajat voivat kehittää kestäviä liitoksia, jotka tukevat sekä tuotteen suorituskykyä että tuotannon tehokkuutta.
Jos arvioit alumiininiittejä elektroniikkaa, droneja, urheiluvälineitä, kevyitä koteloita tai muita tarkkuuskokoonpanoja varten, yhteistyö kokeneen valmistajan kanssa voi yksinkertaistaa materiaalien valintaa, räätälöintiä, näytteenottoa ja laadunvalvontaa.Ota yhteyttä Nuoteen tänään keskustellaksesi teknisistä tiedoistasi, pyytääksesi näytteitä taiota meihin yhteyttäräätälöity alumiininen puoliontto niittiratkaisu tuotantovaatimuksiisi.
