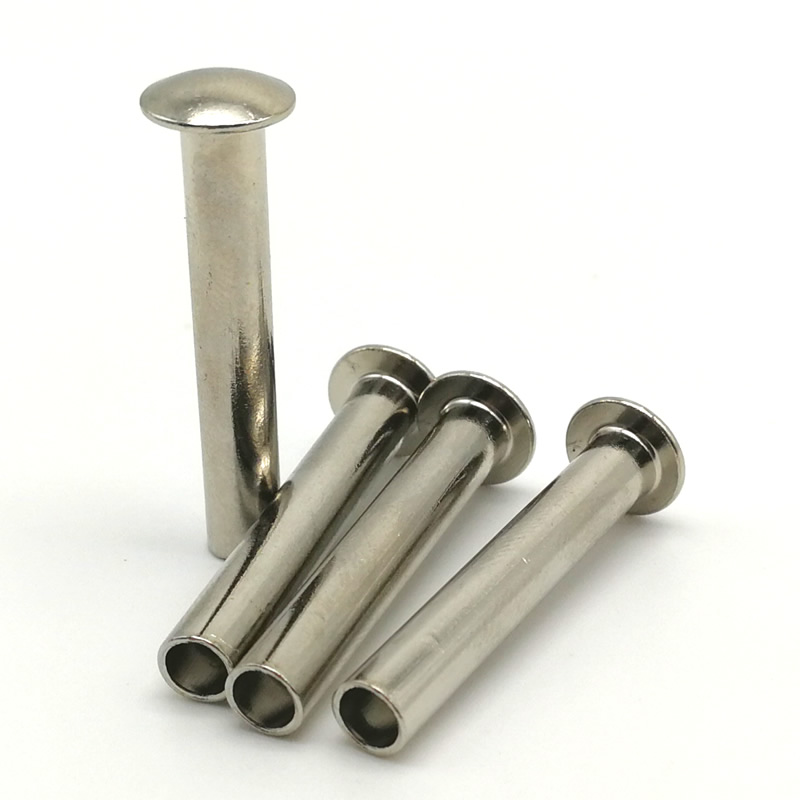

Rautaiset puoliontot niitit: vahvat, kustannustehokkaat kiinnikkeet suuren volyymin tuotantoon

Kun kokoonpanosi vaatii pysyvän liitoksen, mutta kiinteän niitin suuri säätövoima aiheuttaa muodonmuutoksia tai hidastaa tuotantolinjaasi, rautaiset puoliontot niitit tarjoavat käytännöllisen vaihtoehdon. Matala onkalo hännän kohdalla vähentää säätövoimaa noin 70 % kiinteään niittiin verrattuna, mutta säilyttää 80–90 % leikkauslujuudesta. Tuloksena on kiinnitin, joka asennetaan nopeasti, toimii kevyemmällä työkalulla ja tarjoaa silti luotettavan, pysyvän liitoksen.

Nuote Metals kylmäpäiset rautaiset puoliontot niitit vähähiilisestä teräksestä (1006, 1008, Q195), joiden halkaisijat vaihtelevat 1,2-10 mm. Saatavana useissa päätyyleissä ja pintakäsittelyissä, nämä niitit palvelevat teollisuudenaloja, kuten huonekaluja, autoja, laitteistoja ja yleistä teollista kokoonpanoa.

Mikä tekee puoliontosta niitistä erilaisen

Puolionton niitin pääpiirre on matala ontelo takapäässä – tyypillisesti 45–55 % piipun pituudesta. Asennuksen aikana vain tämän onton osan ohut seinämä vierii ulospäin ja muodostaa kiinnikkeen. Tämä eroaa pohjimmiltaan kiinteästä niitistä, jossa koko varren on muotouduttava.

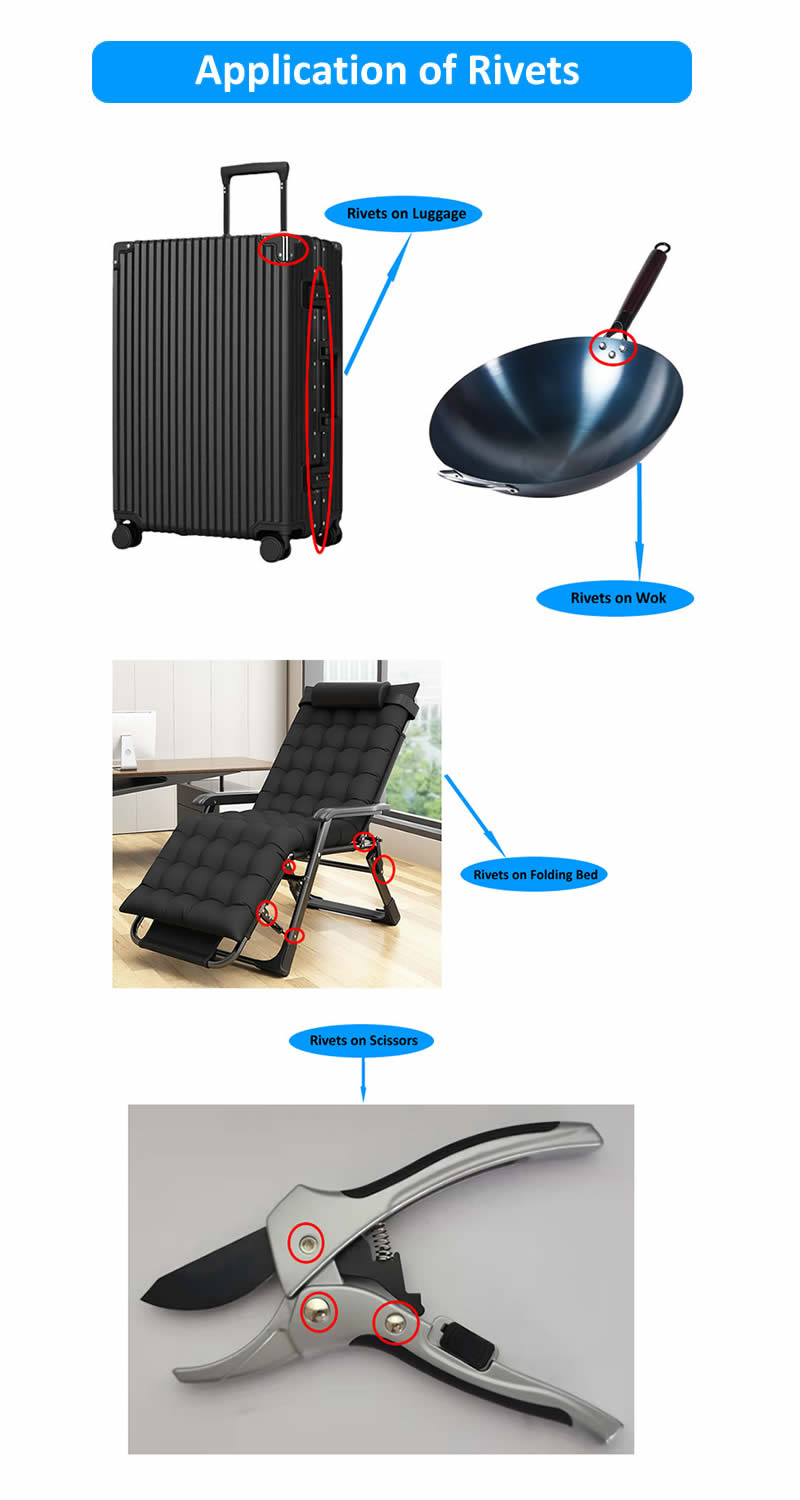

Useimmissa teollisuus-, huonekalu-, auto- ja laitteistosovelluksissa rautainen puoliontto niitti tarjoaa enemmän kuin tarpeeksi lujuutta pitäen samalla tuotannon tehokkaana.

Tekniset tiedot – materiaalit, mitat ja viimeistely

Materiaaliluokat

Rautaniitit ovat alttiita ruostumaan, joten ne on tyypillisesti pintakäsitelty sinkillä, nikkelöinnillä tai muilla viimeistelyaineilla.

Vakiomitat – pyöreä pää

Toleranssit: Varren halkaisija ±0,05mm, pään halkaisija ±0,15mm, kokonaispituus ±0,15mm. Mukautetut piipun pituudet saatavilla pyynnöstä. Nimellishalkaisijat 1,2–10 mm ovat alan standardien mukaisia.

Päätyylejä saatavilla

Pintakäsittelyt rautaisille niiteille

Kuinka kylmäpäiset rautaiset puoliontot niitit

Kylmämuovaus on prosessi, jossa metallia muodostetaan huoneenlämpötilassa nopealla puristimella ja tarkkuussuuttimilla. Rautaisille puolionttoniiteille käytämme moniasemaista kylmäpäätä, joka suorittaa useita operaatioita yhdessä jatkuvassa järjestyksessä.

Langan veto– Tuleva teräslanka vedetään tarkan varren halkaisijan mukaan.

Katkaisu– Lanka leikataan tarkasti aihion pituuteen jokaista niittiä varten.

Ensimmäinen isku (neliöinti)– Aihio on keskitetty ja neliötetty muotissa.

Toinen isku (otsikko)– Pään muodostaa kovametallisuutin (pyöreä, litteä, upotettu, sieni tai pannu).

Kolmas isku (ontelon suulakepuristus)– Lävistys luo puolionttoontelon häntään (45–55 % piipun pituudesta).

Trimmaus– Pään reunan ympärillä oleva salama poistetaan.

Pyllähdys– Mikropurseet poistetaan ja pinta valmistellaan pinnoitusta varten.

Pinnoitus tai pinnoitus– Sinkkipinnoitus, nikkelipinnoitus, mustaoksidi tai fosfaatti levitetään ohjeiden mukaisesti.

Kylmätyöstökovettaa terästä ja lisää pintakovuutta 15–20 % ilman lisälämpökäsittelyä. Kovametallimuotimme on kiillotettu Ra 0,1 µm:iin tasaisen päänmuodostuksen ja tasaisen onkalon syvyyden varmistamiseksi.

Katso, kuinka valmistamme rautaisia ​​puolionttoja niittejä

Näkeminen on uskomista. Napsauta alla olevaa videota nähdäksesi kylmäpääpuristimemme toiminnassa – langansyötöstä valmiiseen niitin irrotukseen. Koko sarja pyörii nopeudella 200–300 kappaletta minuutissa, reaaliaikainen laadunvalvonta jokaisessa vaiheessa.

Usean aseman kylmäkokoojamme suorittaa neliöinnin, suunnan, ontelon suulakepuristuksen ja trimmauksen yhdessä jatkuvassa jaksossa – kaikki samalla kun säilytetään ±0,05 mm:n toleranssit. Mitä näet, on se, mitä toimitamme, erä erän jälkeen.

Laadunvalvontaprosessimme – raaka-aineista tuotantolinjaasi

Emme luota pelkästään satunnaisotantaan. Jokainen rautaisten puolionttojen niittien erä noudattaa kerrostettua tarkastusjärjestelmää, joka havaitsee ongelmat ennen kuin niistä tulee ongelmia.

Sisääntuleva materiaalivaihe

Jokaisen teräslangan kelan halkaisija (lasermikrometri, ±0,02 mm) ja kovuus (Rockwell-testeri, HRB 70–85) tarkistetaan. Hylkäämme kaikki kelat, jotka poikkeavat määritetystä alueesta.

Asennus ja alkuvaihe

Kun työkalut asennetaan, ensimmäiset 10 niittiä tutkitaan 20-kertaisella suurennuksella pintavikojen varalta ja mitataan sitten optisella vertailulaitteella. Pään halkaisijan, pään korkeuden, varren halkaisijan, kokonaispituuden ja ontelon syvyyden on vastattava piirustusta ennen tuotannon aloittamista.

Tuotantovaiheessa

Käyttäjät vetävät 5 niittiä joka 500 kappaletta. He tarkistavat kriittiset mitat digitaalisilla jarrusatulalla ja ontelon syvyyden go/no-go-mittarilla. Toleranssin ylittävä ajautuminen laukaisee välittömän puristuksen pysäytyksen ja työkalun säädön.

Clinch-vahvistusvaihe

Asetamme joka 2 000 kappaletta 3 niittiä näytteeksi todellisesta materiaalistasi (sama paksuus ja koostumus). Valssatun puristin tarkastetaan symmetrian, tiiviyden ja halkeamattoman muodostumisen suhteen.

Korroosiotesti (jos mahdollista)

Pinnoitetuista niiteistä näytteet asetetaan suolasumutuskammioimme ASTM B117:n mukaisesti. Sinkkipinnoitus: vähintään 48-96 tuntia. Erän mukana myönnetään todistus.

Viimeinen lajitteluvaihe

Jokainen niitti kulkee optisen lajittelukoneen läpi, jossa on nopeat kamerat. Se hylkää osia, joissa on väärä pään halkaisija, pään korkeus, varren halkaisija tai syvyys. Lajittelun jälkeen satunnainen AQL-näyte (taso II, 1.0) tarkistetaan manuaalisesti profiiliprojektorilla ja mikrometreillä.

Kaikki tarkastustiedot – mukaan lukien mittauslokit, testiasetuskuvat ja suolasuihkuraportit – säilytetään viiden vuoden ajan ja sisältyvät jokaiseen lähetykseen.

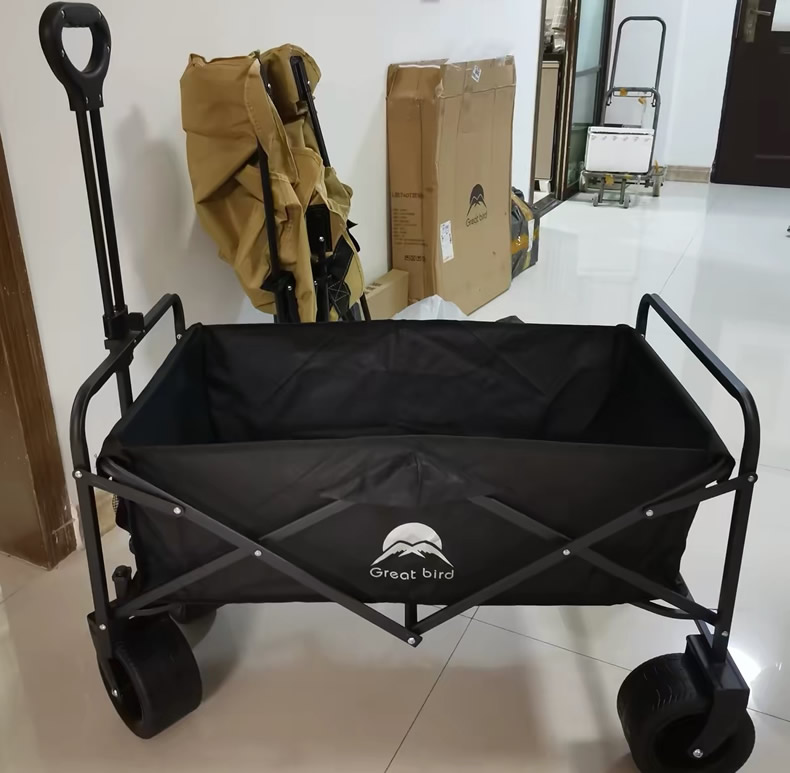

Esimerkki yhdestä todellisesta asiakkaasta – ulkona taitettava vaunun runko

Tämä on yksi monista rautaisten puolionttojen niittien sovelluksista. Sisällytämme sen näyttämään todellista tuotantokäyttöä, emme ehdottamaan rajoituksia.

Raskaiden retkeilyyn ja puutarhanhoitoon tarkoitettujen kokoontaitettavien vaunujen valmistaja tarvitsi kestävän ja edullisen niitin saksisaranaliitoksiin. Vaunun rungossa käytettiin 2 mm paksua teräsputkea. Alkuperäiset kiinteät niitit vaativat suurta säätövoimaa, mikä muutti putkea ja hidasti kokoonpanoa. Asiakas halusi myös korroosionkestävän pinnan ulkokäyttöön.

Nuote Metals toimitti rautaiset puoliontot niitit – 5mm varsi, 9mm pyöreä pää, 12mm piipun pituus, keltasinkitty. Puoliontto ontelo leikkasi asetusvoiman 4 tonnista 1,6 tonniin, mikä eliminoi letkun muodonmuutoksen. Keltainen sinkkipinnoite tarjosi 96 tunnin suolaroiskeenkestävyyden – riittää sateeseen ja satunnaiseen mutaan.

Asiakas testasi 1000 niittiä 200 vaunussa. 5 000 taittosyklin jälkeen 100 kg:n kuormalla ei havaittu löystymistä tai ruostetta. He tilaavat nyt rautaisia ​​puolionttoja niittejä 50 000 kappaleen erissä, joita käytetään koko taitettavalla vaunulinjallaan.

Asiakkaat luottavat maailmanlaajuisesti

Olemme ylpeitä voidessamme työskennellä asiakkaiden kanssa ympäri maailmaa. Alla kuvia tehdasvierailuistamme, asiakastapaamisistamme ja projektiyhteistyöstämme vuosien varrelta. Nämä eivät ole arkistokuvia – ne ovat todellisia hetkiä ihmisten kanssa, jotka luottavat meihin toimittamaan niitinsä.

Tilauksesi mukana tulee täydellinen jäljitettävyys

Emme toimita vain niittejä. Jokainen rautaisten puolionttojen niittien tilaus lähtee tehtaaltamme täydellisen asiakirjasarjan kanssa, joka vahvistaa tarkalleen, mitä on valmistettu ja miten se varmistettiin.

Materiaalitodistus– Sisältää tehtaan testiraportin, joka osoittaa erässäsi käytetyn kelan kemiallisen koostumuksen ja vetolujuuden.

Ensimmäinen tarkastuspöytäkirja– Mittaamme 10 niittiä ajon alusta ja kirjaamme kaikki mitat – pään halkaisijan, pään korkeuden, varren, pituuden ja ontelon syvyyden.

Tuotantoloki– Yhteenveto kaikista ajon aikana tehdyistä prosessin sisäisistä tarkistuksista, mukaan lukien kuka tarkisti, milloin ja tulokset.

Asetetaan testiraporttia– Asetamme näytteet valitsemaasi materiaalipaksuuteen ja kuvaamme kliinisen. Vetovoimatulokset kirjataan pyydettäessä.

Korroosiotestitodistus– Pinnoitetuille niiteille sisällytämme suolaruiskutustestitunnit ja -tulokset (ASTM B117).

Vaatimustenmukaisuustodistus– Laadunvarmistuspäällikkömme allekirjoittaa jokaisen lähetyksen erän jäljitettävällä numerolla.

Säilytämme kopiota kaikista näistä tietueista viisi vuotta. Jos sinun on joskus jäljitettävä tietty erä, voimme vetää koko tiedoston.

Nuote Metalsilla on ISO 9001:2015 -sertifikaatti. RoHS- ja REACH-ilmoitukset toimitetaan pyynnöstä.

Käytännöt

• Näytteet – 20–50 ilmaista kappaletta vakiovarastokokoille (asiakas maksaa lähetyksen)
• Kokeilutilaus – 10 000 kappaletta suositellaan ensitarkastukseen
• MOQ – 2 000 kappaletta (vakiokoot), 5 000 kappaletta (muokattu tynnyri tai päätyyli)
• Toimitusaika (varasto) – 5-7 arkipäivää
• Toimitusaika (muokattu) – 12-15 arkipäivää
• Työkaluvaraukset – Ei mitään tavallisille pyöreäpäisille työkaluille (1,2–10 mm varsi)

Kolme kysymystä, joihin vastaamme usein

K1: Mitä eroa on rautaisella puolionttoniitillä ja kiinteällä rautaniitillä? Milloin minun pitäisi valita puoliontto versio?

V: Olennainen ero on hännän ontto ontelo. Rautaisen puolionton niitin kärjessä on matala ontelo, joka vaatii vain 25–30 % voimasta, joka tarvitaan halkaisijaltaan samankokoiseen kiinteään niittiin, mikä tekee sen asennuksesta nopeamman ja hellävaraisemman ympäröiville materiaaleille. Kiinteät niitit tarjoavat hieman suuremman leikkauslujuuden (puoliontot säilyttävät 80–90 % kiinteän niitin lujuudesta), mutta vaativat raskaita laitteita ja enemmän aikaa. Useimpiin teollisuus-, huonekalu-, auto- ja laitteistosovelluksiin - mukaan lukien yllä oleva taitettava vaunun kotelo - puoliontot niitit tarjoavat enemmän kuin tarpeeksi lujuutta ja pitävät tuotannon tehokkaana. Valitse kiinteät niitit vain äärimmäisille rakenteellisille kuormituksille, joissa suurin leikkauslujuus on ainoa etusija.

Q2: Voiko rautaisia ​​puolionttoja niittejä käyttää ulkona ruostumatta?

V: Kyllä, oikealla viimeistelyllä. Rautaniitit ovat alttiita ruostumaan ja ne on pintakäsiteltävä. Vakiohiilisiä teräsniittejämme on saatavana sinkittynä (kirkas, sininen tai keltainen), joka tarjoaa 48–96 tunnin suolaroiskeenkestävyyden, mikä riittää sateelle, kosteudelle ja satunnaiselle kosteudelle. Taitettavan vaunun koteloon valittiin keltainen sinkitys sen korroosionkestävyyden ja kustannusten tasapainon vuoksi. Säilytä rautaiset puoliontot niitit kuivassa ympäristössä kosteuden aiheuttaman ruosteen välttämiseksi. On suositeltavaa säilyttää ne suljetuissa säiliöissä tai kosteudenpitävissä pakkauksissa. Vaativammissa ulko- tai rannikkoympäristöissä suosittelemme vaihtamaan ruostumattomasta teräksestä valmistettuihin puoliontoihin niitteihin (304 tai 316), jotka tarjoavat yli 200–1 000 tunnin suolasuojan.

Q3: Kuinka valitsen oikean piipun pituuden rautaiselle puolionttoniitille?

V: Valitse tynnyrin pituus 1,5–2,0 mm pidempi kuin materiaalipinon kokonaispaksuus. Jos liität esimerkiksi kaksi 2 mm:n teräslevyä (yhteensä 4 mm), valitse piipun pituus 5,5–6,0 mm. Tämä ylimääräinen pituus tarjoaa tarpeeksi materiaalia, jotta ontto osa rullaa ulospäin ja muodostaa turvallisen kosketuksen ilman pohjaa. Jos piippu on liian lyhyt, puristus on heikko. Liian pitkä, ja tynnyri voi rypistyä. Lähetä meille materiaalipinon paksuus, niin suosittelemme tarkan piipun pituuden.

Pyydä tarjous – kerro meille, mitä tarvitset

Ymmärrämme, että jokainen kokoonpano on erilainen. Sen sijaan, että pyytäisimme sinua sovittamaan malliisi vakiotuotteen, aloitamme mieluummin vaatimuksistasi.

Saadaksesi kiinteän tarjouksen rautaisista puoliontoista niiteistä, anna seuraavat tiedot:

• Varren halkaisija (mm) - 1,2 mm - 10 mm
• Päätyyli (pyöreä / litteä / upotettu / sieni / pannu)
• Tynnyrin pituus (mm) – tai materiaalipinon kokonaispaksuus
• Viimeistely (sinkitty kirkas / sininen / keltainen / nikkelipinnoitettu / musta oksidi / fosfaatti)
• Arvioitu vuosimäärä

Voit myös liittää piirustuksen, valokuvan nykyisestä niitistä tai mallikappaleen. Vastaamme 24 tunnin kuluessa:

• Työkalukustannukset (jos sellaisia ​​on) – standardikoot vapautetaan
• Osahinta perustuu vuosivolyymiin
• Ensimmäisten näytteiden ja massatuotannon toimitusaika
• Ilmainen näytepolitiikka – 20–50 kpl vakiovarastokokoille

Lähetä tarjouspyyntö Nuote Metalsille jo tänään. Ei painetta, ei velvollisuutta – vain selkeä, kilpailukykyinen tarjous.
