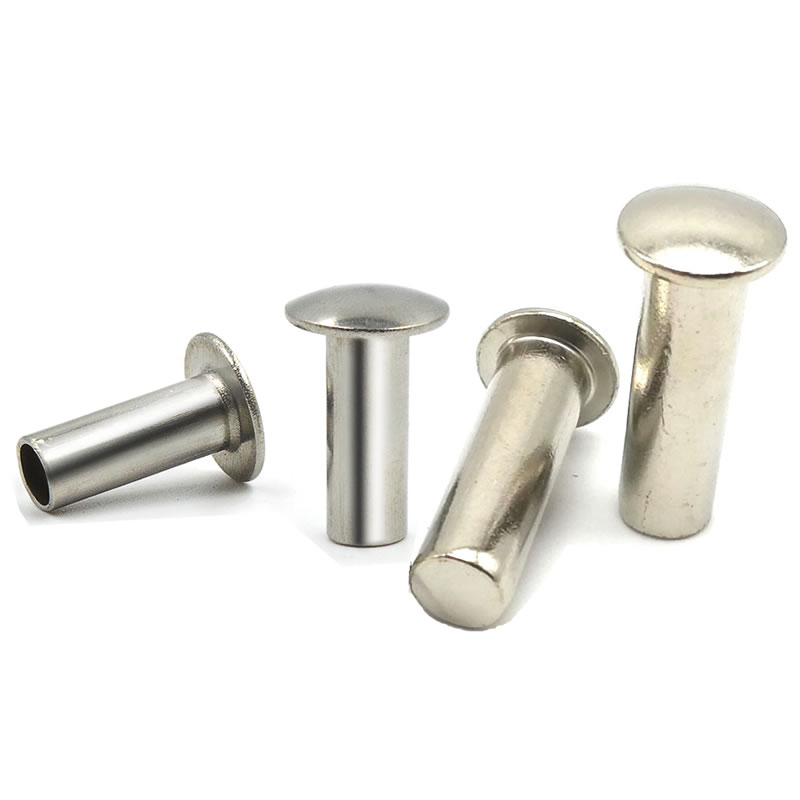

Iron Pan Head -niitit – älykäs valinta ohuille levyille ja pehmeille alustoille

Kiinnitettäessä ohuita metallilevyjä, muovipaneeleja tai komposiitteja, tavalliset pyöreät päät aiheuttavat usein läpivetoa tai halkeilua. Iron Pan Head Rivet ratkaisee tämän ylisuurella, matalaprofiilisella päällä, joka levittää kuormaa kuin sisäänrakennettu aluslevy. Nuote Metalsilla me suunnittelemme nämä kiinnikkeet suojaamaan materiaaliasi ja toimittamaan samalla luotettavia, pysyviä liitoksia.

Pannun pään leveä alapuoli tarttuu laajempaan alueeseen, joten se sopii autojen sisätiloihin, LVI-kanaviin, linja-auton koripaneeleihin ja kaikkiin sovelluksiin, joissa materiaali itsessään on heikoin lenkki.

Pannupään anatomia – miksi koolla on väliä

Iron Pan Head -niitin pääominaisuus on sen pään geometria:

• Pään halkaisija:1,8 × 2,0 × varren halkaisija (vs. pyöreä pää, ~ 1,6 ×)
• Pään korkeus:0,5 × 0,6 × varren halkaisija (alempi kuin pyöreän pään ~ 0,7 ×)
• Alapuoli:Litteä ja sileä luoden yhtenäisen laakerirenkaan

Tämä suurempi halkaisija jakaa puristusvoiman laajemmalle alueelle, mikä vähentää pintapainetta. 6 mm:n niitissä lautaspää tarjoaa noin 25 % enemmän laakerialuetta kuin samankokoinen pyöreä pää – mikä tarkoittaa, että voit käyttää pehmeämpiä materiaaleja ilman muodonmuutoksia tai vaurioita reiän ympärillä.

Tekniset tiedot

Valmistamme DIN 603 (puoliputkimainen kattilapää) ja ISO 1051 (kiinteä pannun pää) mukaan täydellä mukautetulla valmiudella.

Yhdistetyt mitta- ja mekaaniset tiedot

Mukautetut pään suhteet ja pituudet saatavilla pyynnöstä.

Pan Head vs. Round Head – Milloin valita kumpi?

Taulukon sijaan tässä on selkeä nyrkkisääntö:

Valitse Pan Headkun materiaalisi on ohutta (≤3 mm), pehmeää (alumiini, muovi) tai herkkä halkeilemaan. Leveä pää estää läpivedon ja antaa siistin, matalaprofiilisen viimeistelyn.

Valitse Pyöreä pääkun liitetään paksuja teräslevyjä (≥5mm) tärinäpitoisissa ympäristöissä. Korkeampi kupoli tarjoaa erinomaisen iskunkestävyyden ja iskunvaimennuksen.

Useimmille auto-, laite- ja LVI-kokoonpanoille Iron Pan Head -niitti on älykkäämpi valinta. Nuote Metalsilla on varastossa molempia – ja voimme auttaa sinua päättämään yhteisen suunnittelusi perusteella.

Kiinteä vs. puoliputkimainen – mikä kokoonpano sopii kattilapäille?

Molemmat runkotyypit ovat saatavilla, mutta valintasi vaikuttaa kokoonpanon nopeuteen ja nivelen lujuuteen.

Suosituksemme:Valitse ohuille paneeleille ja automatisoidulle tuotannolle puoliputkimainen. Jos haluat rakenteellisen eheyden paksummissa pinoissa, valitse kiinteä.

Pintakäsittelyt – Suojaa pannun pään niitit

Autojen pohja- tai ulkokäyttöön suosittelemme Geomettia tai kuumasinkittyä maksimaalisen kestävyyden saavuttamiseksi.

Asennusvinkkejä rautapään niiteille

Parhaan suorituskyvyn saavuttamiseksi:

• Reiän koko:Säilytä välys kohdassa d + 0,1–0,2 mm – liian suuri vähentää puristamista, liian pieni lisää voimaa ja saattaa halkeilla materiaalin.

• Puristimen paksuus:Varmista, että kokonaispino on niitin pitoalueella (tyypillisesti L – 1,2×d – L – 0,8×d).

• Asetusvoima:Puoliputkimaisille käytä matalampaa painetta ja litteää alasinta; kiinteille, käytä koveraa alasin sopivan liikkeen pään muodostamiseksi.

• Reunan etäisyys:Pidä vähintään 1,5×d reiän keskustasta materiaalin reunaan repeytymisen estämiseksi.

Nuote Metalsin tekninen tiimimme voi tarjota mukautettuja asetusparametreja tietyille materiaaleillesi - kysy vain.

Laadunvarmistus – Nuoten metallien ero

Meillä on ISO 9001:2015 -sertifikaatti ja talon sisäinen laboratorio, joka on varustettu kiinnittimien testaamiseen:

• 1000KN yleistesteri – leikkaus- ja vetolujuus
• Rockwell/Vickers kovuusmittari
• Metallurginen mikroskooppi – raerakenneanalyysi
• Suolasumutuskammio – korroosion validointi
• Pinnoitteen paksuusmittari
• 2D-optinen projektori – pään geometria ja samankeskisyys

Jokainen Iron Pan Head -niittien erä on dokumentoitu materiaalitodistuksella ja tarkastusraportilla, mikä varmistaa täydellisen jäljitettävyyden raakateräksestä valmiiseen osaan.

Usein kysytyt kysymykset

K1: Voinko käyttää Iron Pan Head -niittejä muoviosissa halkeilematta niitä?

V: Ehdottomasti – ja se on yksi heidän tärkeimmistä eduistaan. Leveä, litteä alapuoli vähentää muoviin kohdistuvaa pintapainetta, mikä vähentää merkittävästi jännityshalkeilun tai läpivedon riskiä. Parhaan tuloksen saavuttamiseksi käytä puoliputkimaista runkoa, jolla on kontrolloitu pieni säätövoima, ja varmista, että reikä on purseeton. Jos muovisi on erityisen hauras (esim. ABS tai polykarbonaatti), Nuote Metals voi pyynnöstä toimittaa kattilapäitä, joiden pään halkaisija on jopa suurempi (jopa 2,2×d).

Q2: Mikä on tyypillinen MOQ mukautetun kokoisille rautapään niiteille?

V: Vakiokokoisille DIN 603 -kokoisille MOQ-määrämme on 10 000 kappaletta. Mukautettujen halkaisijoiden, pään suhteiden tai pituuksien MOQ on tyypillisesti 5 000 kappaletta erikoistyökalujen ansiosta. Hyväksymme kuitenkin 1 000 kappaleen koetilaukset korkeaan yksikköhintaan auttaaksemme sinua saamaan tuotteen. Ja kuten aina, ilmaisia ​​vakiokokoisia näytteitä on saatavilla (toimituskulut ovat voimassa).

Kysymys 3: Toimivatko kärkipään niitit itselävistyvien niittauslaitteiden (SPR) kanssa?

V: Ei – lautaspään niitit vaativat valmiiksi poratun reiän, eikä niitä ole suunniteltu itselävistyviin sovelluksiin. SPR käyttää erikoismuotoiltuja niittejä, jotka tunkeutuvat ylälevyn läpi ilman esiporausta. Kuitenkin, jos käytät tavanomaisia ​​porattuja reikiä, rautapään niitimme toimivat erinomaisesti automatisoiduissa syöttö- ja asetusjärjestelmissä. Suuren volyymin linjoille voimme toimittaa teippiasennettavia tai kulhoon syötettäviä vaihtoehtoja syöttölaitteen työkalujen mukaan – määritä vain laitemalli, kun kysyt.
