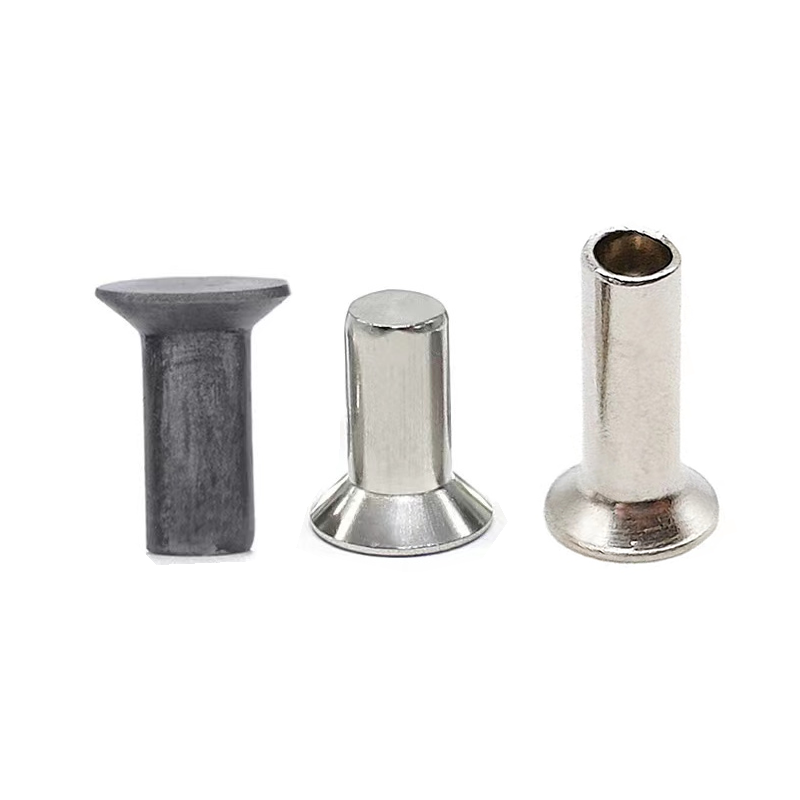

Rautaiset upotetut niitit

Jokaista niittiä ei ole tarkoitettu nähtäväksi – tai tunnettavaksi. Kun valmis tuotteesi vaatii tyylikkään, ammattimaisen ulkonäön ilman hankaluuksia,Rautainen upotettu niittion vastaus. Nuote Metalsilla valmistamme nämä kiinnikkeet tarkasti kulmassa olevalla litteällä kannella, joka on asennuksen jälkeen täysin samassa tasossa ympäröivän materiaalin kanssa.

Tämä tasoitussovitus eliminoi ulkonevat päät, jotka tarttuvat vaatteisiin, leikkaavat sormia tai häiritsevät liikkuvia osia. Siksi upotetut niitit ovat vakiovalinta arkkitehtonisiin metallitöihin, ajoneuvojen ulkopintoihin, junavaunujen sisätiloihin ja kaikkiin sovelluksiin, joissa pinnan sileys on yhtä tärkeä kuin liitoksen lujuus.

Mikä tekee upotetusta päästä ainutlaatuisen?

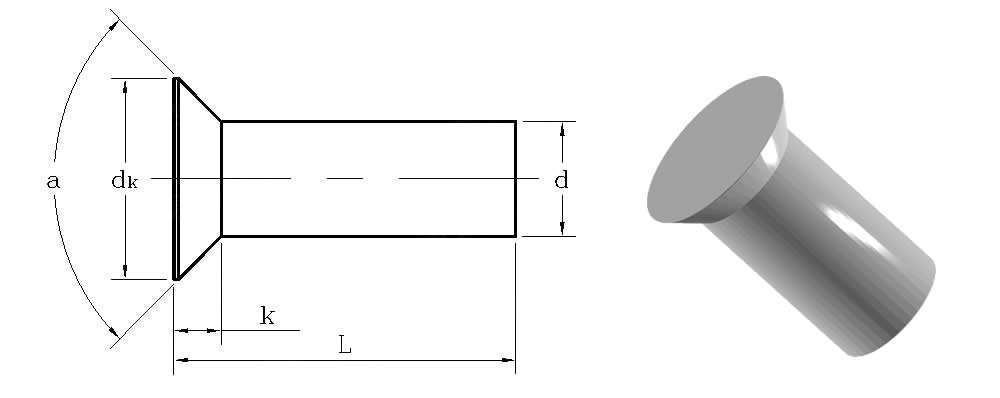

Upotus (kutsutaan myös "litteäksi" tai "upotettu litteä pää") määritellään sen kartiomaisella alapinnalla, joka on suunniteltu asettumaan valmiiksi porattuun upotusreikään.

Tärkeimmät geometrian ominaisuudet:

Pään muoto:Tasainen kansi, jonka alla kartiomainen 90° tai 120° kartiomainen laakeripinta

Pään halkaisija:Noin 1,4 × 1,6 × varren halkaisija (pienempi kuin pyöreä tai kattilapää)

Pään korkeus:Erittäin alhainen – vain 0,3 × 0,4 × varren halkaisija

Valmis profiili:Istuu täsmälleen tasaisesti pinnan kanssa – tai hieman sen alapuolella

Kriittinen tekijä – Upotuskulma:

Useimmat standardit (mukaan lukien DIN 302 ja ISO 1051) määrittelevät 90° upotuskulman yleiseen käyttöön. Pehmeämmille materiaaleille, kuten alumiinille tai muoville, 120° on joskus parempi reunajännityksen vähentämiseksi. Nuote Metals tarjoaa sekä kulmia – että tilauksesta mukautettuja kulmia.

Tekniset tiedot – Rautaiset upotetut niitit

Valmistamme DIN 302:n (upotuspään niitit, kiinteät ja puoliputkimaiset) ja ISO 1051 -standardin mukaisesti, täydellä räätälöidyllä vaihtoehdolla.

Yhdistetyt mitta- ja mekaaniset tiedot

Countersunk vs. Round vs. Pan – Selkeä päätöksentekoopas

Taulukon sijaan tässä on suoraviivainen logiikka:

• Valitse Uppotettukun pinnan on oltava täysin tasainen – ulkonemia ei sallita. Tämä on kriittistä ajoneuvojen ulkopaneeleille, kaiteille, kuljettimen kansille ja loppukokoonpanoille, joissa maalaus tai jauhemaalaus seuraa niittausta. Tasainen kansi estää myös roskien kertymisen.

• Valitse Pyöreä pääkun liitos kohtaa voimakasta tärinää ja iskua – korkea kupu vaimentaa iskuja ja tarjoaa maksimaalisen ulosvetovastuksen.

• Valitse Pan Headkun työskentelet ohuiden tai pehmeiden materiaalien kanssa, jotka tarvitsevat laajan kuormituksen jakautumisen ja matalan (mutta ei tasaisen) profiilin.

Useimpiin viimeistelykriittisiin sovelluksiin – arkkitehtuuriin, kuljetuksiin ja kulutustavaroihin – Iron Countersup Head Rivet on ainoa looginen valinta. Nuote Metals voi toimittaa yhteensopivat upotustyökalut täydellisen istuvuuden varmistamiseksi.

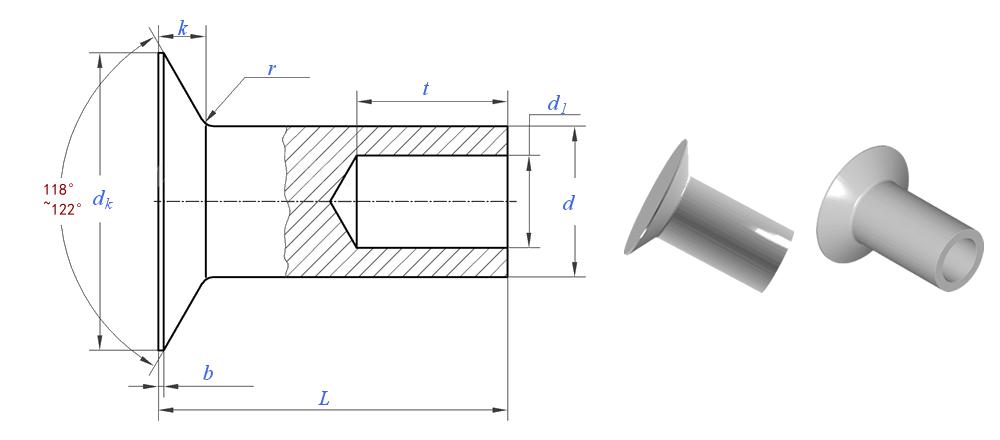

Kiinteä vs. puoliputkimainen – kaksi polkua tasaiseen maaliin

Molemmat runkotyypit ovat yhteensopivia upotettujen päiden kanssa, mutta ne sopivat erilaisiin tuotantomitkoihin.

Käytännön neuvoja: Ftai autojen tai laitteiden tuotantolinjoja, valitse puoliputkimainen – se kovettuu nopeammin ja vaatii vähemmän voimaa. Valitse siltakomponenteille tai raskaille laitteille kiinteä maksimaalisen lujuuden saavuttamiseksi.

Upotettujen niittien tärkeimmät asennustekijät

Todella tasaisen istuvuuden saavuttaminen vaatii enemmän tarkkuutta kuin muut päätyypit. Noudata näitä sääntöjä parhaan tuloksen saavuttamiseksi:

Upotusreiän valmistelu:Upotuskulman (90° tai 120°) on vastattava tarkasti niitin päätä. Vain 5°:n yhteensopimattomuus jättää pään ulkonemaan tai painumaan pinnan alle, mikä vaarantaa sekä ulkonäön että kuorman siirtymisen.

Syvyyssäätö:Upotussyvyyden tulee olla yhtä suuri kuin pään korkeus (k). Liian matala – pää istuu ylpeänä. Liian syvä – pää uppoaa pinnan alle ohentaen materiaalin reunaa.

Purseen poisto:Poista jäysteet aina reiän molemmilta puolilta ennen kiinnittämistä – purseet estävät kartiopäätä asettumasta täysin paikalleen ja aiheuttavat epäkeskistä kuormitusta.

Alasin valinta:Käytä litteää alasinta upponiittien asettamiseen. Kovera alasin vääristää päätä ja pilaa huuhtelun.

Nuote Metalsin ammattilaisvinkki:Voimme toimittaa upotussyvyysmittarit ja säätötyökalujen tekniset tiedot räätälöitynä niittitilauksesi mukaan – säästät yrityksen ja erehdyksen aiheuttamilta tuotantolattialta.

Precision Engineering Support – asiantuntemusta testaamisen lisäksi

Nuote Metalsilla me tiedämmeRautaiset upotetut niititsuorituskyky riippuu geometrisesta yhtenäisyydestä ja asennuksen yhteensopivuudesta – ei vain materiaalin lujuudesta. Yli 20 vuotta ja yli 500 miljoonaa upotettua niittiä auto-, rautatie- ja arkkitehtuurisektoreille toimitettujen niittien ansiosta ennakoimme todellisia ongelmia, kuten kulmien yhteensopimattomuutta, reunojen halkeilua ja epäkeskoistuimia, ennen kuin ne saavuttavat linjasi.

Mikä erottaa meidät muista:

• Näytteenotto ennen tuotantoa:Näyteerien mukana tulee yksityiskohtaiset asetusraportit – alasinsuositukset, voimakäyrät ja tasoitussovituksen validointitiedot.

• SPC-prosessin ohjaus:Tarkkailemme pään kulmaa, samankeskisyyttä ja korkeutta jokaisella muovausasemalla – havaitsemme reaaliajassa alle 0,05 mm:n poikkeamat.

• Paikan päällä oleva tekninen tuki:Kriittisissä projekteissa insinöörimme auttavat työkalujen asennuksessa ja tuotantolinjan kalibroinnissa.

• Täysi jäljitettävyys:Jokainen erä sisältää mittaraportit, ASTM A31 -materiaalisertifikaatit ja valinnaisen kolmannen osapuolen tarkastuksen.

Jaamme prosessidataa avoimesti – koska selkeä viestintä rakentaa luottamusta. Tämä sovelluskeskeinen lähestymistapa, joka on kaukana yleisistä testiluetteloista, on Nuote Metals -ero.

Usein kysyttyjä kysymyksiä upotetuista niiteistä

K1: Mitä eroa on 90° ja 120° upotetun pään niitin välillä?

V: Kulma viittaa kartiomaiseen pintaan pään alla. 90° on kansainvälinen standardi useimmille teräs- ja metallisovelluksille (DIN 302, ISO 1051). Se tarjoaa tiukan istuvuuden tavallisiin upotustyökaluihin. 120°:ta käytetään tyypillisesti pehmeämmille materiaaleille, kuten alumiinille, muoville tai puulle – leveämpi kulma vähentää reunapainetta ja vähentää materiaalin halkeamisen riskiä reiän ympärillä. Nuote Metalsilla meillä on varastossa molempia ja voimme suositella oikeaa kulmaa materiaalisi kovuuden ja paksuuden perusteella. Jos olet epävarma, lähetä meille materiaalitietosi, niin me neuvomme.

Q2: Voiko niitin pää halkeilla asettamisen aikana, jos käytän väärää upotuskulmaa?

V: Ehdottomasti – ja se on yleinen kenttävika. Jos materiaalisi upotuskulma on terävämpi tai matalampi kuin niitin pää, pää ei istu tasaisesti. Kovettumisen aikana yhteensopimaton kosketus luo jännityspisteitä, jotka voivat aiheuttaa pään reunan leikkauksen tai halkeilun, erityisesti kovemmilla rauta-/teräslaaduilla. Sovita kulmat aina tarkasti. Jos nykyisessä työkalussasi käytetään poikkeavaa kulmaa, Nuote Metals voi valmistaa räätälöityjä kulmaniittejä niiden mukaan – anna vain upotusleikkurin tekniset tiedot.

Q3: Ovatko rautaiset uppopään niitit heikompia kuin pyöreät niitit?

V: Leikkauslujuuden (sivulta toiselle) ne ovat lähes identtisiä, koska molemmat riippuvat varren halkaisijasta. Iskunkestävyyden ja ulosvetokestävyyden osalta pyöreä pää on kuitenkin vahvempi, koska siinä on enemmän materiaalimassaa varren keskipisteen yli. Upotettu pää tarjoaa ohuempana noin 15–20 % pienemmän iskunkestävyyden. Tästä syystä suosittelemme upotettuja päitä viimeistelykriittisiin, vähän iskuja aiheuttaviin ympäristöihin (kuten arkkitehtoniseen verhoukseen tai sisäpaneeliin) ja pyöreitä päitä raskaita rakennerunkoja varten. Nuote Metals kysyy aina toimintaympäristöstäsi opastaakseen sinua kohti oikeaa päätyyliä.
