Galvanoidut silmukat

Laitekomponentteja hankittaessa pienimmätkin yksityiskohdat määräävät usein lopputuotteen pitkäikäisyyden ja turvallisuuden. Näistä galvanoidut silmukat erottuvat kriittisistä komponenteista teollisuudessa aina autojen verhoilusta teollisuuden pressuihin ja ulkokylteihin.

Nuote Metalsilla ymmärrämme, että näennäisen yksinkertaisella metallirenkaalla on merkittävä vastuu. Vuosikymmenten metallurgisen asiantuntemuksen avulla tarjoamme galvanoituja silmukoita, jotka on suunniteltu paitsi istuviksi, myös pitkäkestoiseen suorituskykyyn vaativissa ympäristöissä.

Mitä ovat galvanoidut silmukat ja miksi niillä on merkitystä?

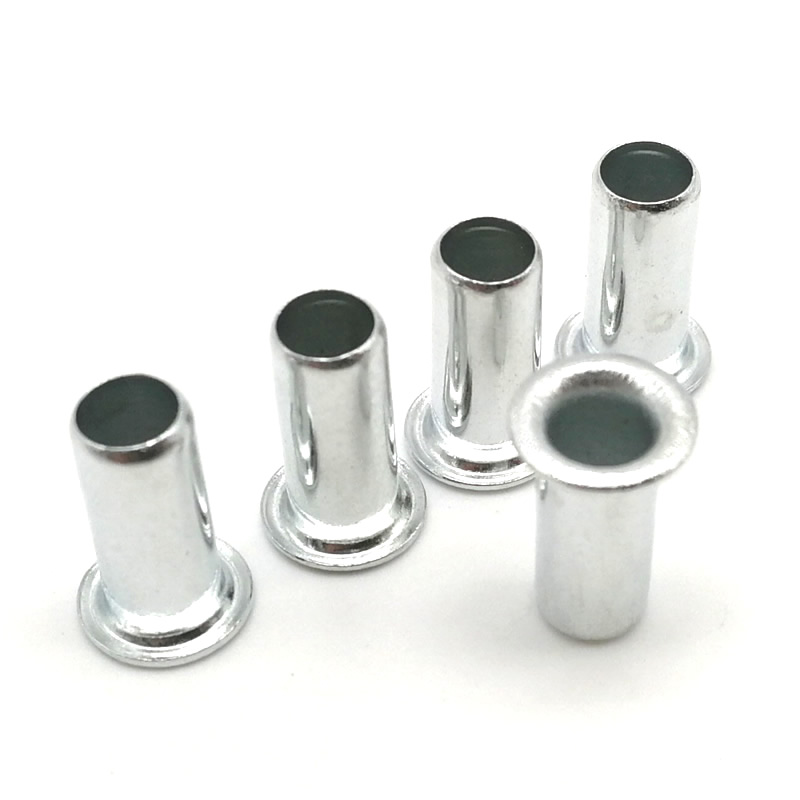

Galvanoidut silmukat ovat metallirenkaita tai läpivientejä, jotka on päällystetty sinkkikerroksella ruosteen ja korroosion estämiseksi. Toisin kuin raakateräs- tai messinkivaihtoehdot, galvanointiprosessi varmistaa, että nämä komponentit säilyttävät rakenteellisen eheyden myös altistuessaan kosteudelle, kemikaaleille tai äärimmäisille sääolosuhteille.

Nuote Metals on erikoistunut valmistamaan näitä komponentteja erittäin tarkasti, mikä varmistaa, että jokainen silmukka täyttää tiukat teollisuusstandardit.

Tärkeimmät tuoteparametrit – Mitattavissa oleva tarkkuus

Auttaaksemme insinöörejä, hankintaasiantuntijoita ja käsityöläisiä tekemään tietoisia päätöksiä olemme jäsentäneet galvanoitujen silmukoidemme tekniset tiedot selkeiksi, käyttökelpoisiksi tietopisteiksi.

Materiaalin koostumus

Mittatiedot

Galvanoituja silmukoitamme on saatavana laajassa valikoimassa kokoja eri materiaalipaksuuksien ja kuormitusvaatimusten mukaan. Alla on vakioviitetaulukko:

Mukautettuja työkaluja on saatavana ei-standardivaatimuksiin.

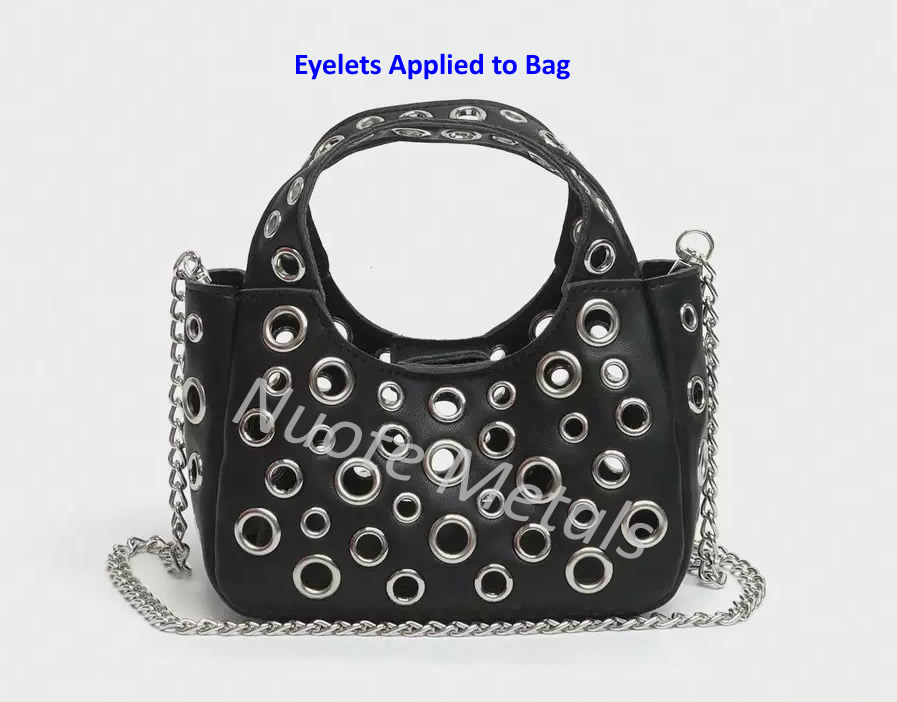

Yksi asiakasesimerkki – Naisten käsilaukun koristeelliset aksentit

Tämä on yksi monista sovelluksista galvanoiduille silmukoille. Sisällytämme sen näyttämään todellista tuotantokäyttöä, emme ehdottamaan rajoituksia.

Eurooppalainen muotiasustemerkki suunnitteli uuden nahkaisten käsilaukkujen sarjan, jossa on erottuva koristekuvio – pienet metallipisteet, jotka on järjestetty etuläpän ja kahvan kiinnikkeiden varrelle. Suunnittelu vaati 24 silmukkaa per pussi, tasaisin välein, pelkästään visuaalista tehostetta varten. Tekniset vaatimukset olivat vaativia: jokaisen silmukan oli oltava ulkonäöltään identtinen, tasaisen kirkkaan hopeanvärinen, ei purseita tai teräviä reunoja (vaatteiden takertumisen välttämiseksi) ja riittävän turvallinen kestämään päivittäistä käsittelyä löystymättä.

Brändi kokeili alun perin paikallista toimittajaa, mutta silmukoissa oli epäjohdonmukainen laipan halkaisija ja epätasainen sinkkipinnoite. Jotkut silmukat tahriintuivat muutaman viikon kulumistestien jälkeen.

Nuote Metals toimitti galvanoidut silmukat – sisähalkaisija 3 mm, ulkolaippa 6 mm, piipun pituus 4 mm, kirkkaalla sinkillä ja kirkkaalla passivoimalla. Kuumasinkity pinnoite tarjosi tasaisen, kirkkaan pinnan, joka vastasi brändin hopeasävyistä laitteistoa. Leveä laippa asettui samaan tasoon nahkaa vasten, mikä loi puhtaan, ammattimaisen ilmeen. Silmät läpäisivät 72 tunnin suolasuihkutestin ilman värimuutoksia.

Brändi tilasi 10 000 silmukkaa koetuotantoa varten – riittävästi 400 pussiin. Kolmen kuukauden kulumistestien ja asiakaspalautteen jälkeen he tekivät 300 000 kappaleen tuotantotilauksen. Jokaisessa laukussa on 24 galvanoitua silmukkaamme, joista ei ole raportoitu löystymistä tai tahriintumista vuoden vähittäiskaupan jälkeen.

Katso Eyelet-tuotantolinjamme toiminnassa

Progressiiviset syvävetopuristimemme muuttavat litteät teräsnauhat valmiiksi galvanoiduiksi silmukoiksi yhdessä jatkuvassa järjestyksessä – tyhjennys, veto, lävistys, laippaus ja erottelu. Video näyttää prosessin kelan syötöstä valmiisiin osiin ja reaaliaikaisen laadunvalvonnan joka vaiheessa.

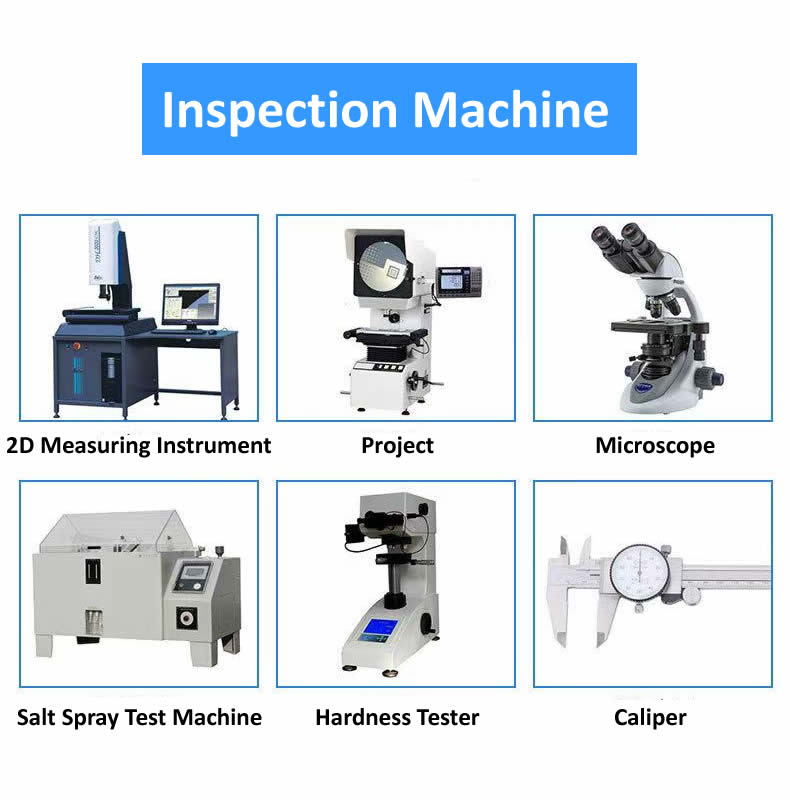

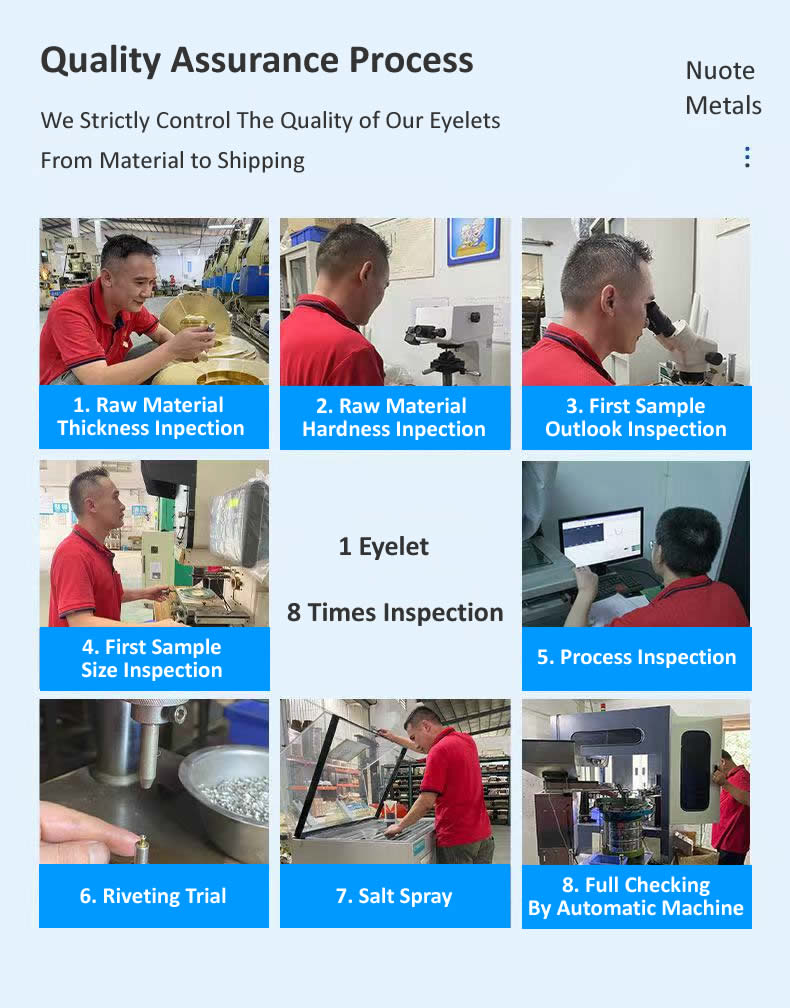

Laadunvarmistuksemme – yksi silmukka, kahdeksan tarkastusta

Emme luota satunnaisotantaan. Jokainen erä galvanoituja silmukoita kulkee kahdeksan erillisen laatuportin läpi ennen kuin se lähtee tehtaaltamme.

1. Raaka-aineen halkaisijan tarkistus– Tuleva johto mitataan digitaalisella mikrometrillä. Toleranssi: ±0,02 mm. Kaikki tämän alueen ulkopuolella olevat kelat hylätään.

2. Raaka-aineen kovuuden tarkistus– Näyte kustakin kelasta testataan Rockwellin kovuusmittarilla. Vähähiiliselle teräkselle tarvitsemme HRB 70–85.

3. Ensimmäinen artikkelin ulkoasun tarkistus– Ensimmäiset 10 silmukkaa tutkitaan 20-kertaisella suurennuksella. Etsimme halkeamia, purseet, epätasaiset laipat tai pintajäljet.

4. Ensimmäinen tuotteen mittatarkastus– Mittaamme sisähalkaisijan, ulkolaipan, piipun pituuden, laipan paksuuden ja samankeskisyyden käyttämällä jarrusatulat, mikrometrit ja optinen vertailu. Kaikkien on oltava vetotoleranssien sisällä.

5. Prosessinaikainen tarkastus– Massatuotannossa kuljettaja vetää 5 silmukkaa joka 500 kappaletta. Mitat tarkistetaan digitaalisilla jarrusatulalla ja go/no-go-mittareilla.

6. Testiasetus (koeniitaus)– Jokaista 2 000 kappaletta kohden asetamme 3 silmukkaa näytteeseen todellisesta materiaalistasi (nahka, kangas tai kangas). Kiinnityksen symmetria ja tiiviys tarkastetaan.

7. Suolasumutesti– Sinkittyjä silmukoita varten näytteet asetetaan suolasumutuskammioimme ASTM B117:n mukaisesti. Kuumasinkitty: vähintään 72–120 tuntia. Erän mukana myönnetään todistus.

8. Lopputarkastus– Jokainen silmukka kulkee ennen pakkaamista optisen lajittelukoneen läpi, jossa on nopeat kamerat. Se tarkistaa sisähalkaisijan, ulkolaipan ja piipun pituuden. Satunnainen AQL-näyte (taso II, 1.0) tarkistetaan sitten manuaalisesti.

Kaikki tarkastusasiakirjat säilytetään viisi vuotta ja sisältyvät jokaiseen lähetykseen.

Miksi valita Nuote Metals galvanoiduille silmukoille?

Googlen EEAT-periaatteiden (Experience, Expertise, Authoritativeness ja Trust) mukaisesti tarjoamme todisteita laadusta pelkkien markkinointiväitteiden lisäksi.

Kokemusta metallurgialta

Yli 20 vuoden valmistuskokemuksella Nuote Metals hallitsee koko tuotantoketjua. Emme vain varastoi vakioosia; ymmärrämme teräksen metallurgiset ominaisuudet ja sinkkipinnoitteen sähkökemiallisen käyttäytymisen.

Tiukka laadunvalvonta

Galvanoidut silmukamme läpikäyvät kolme pakollista laatutarkastusta:

Mittatarkkuus: Lasermikrometritarkistus varmistaakseen, että sisä- ja ulkohalkaisijat vastaavat teknisiä tietoja ±0,1 mm:n tarkkuudella.

Pinnoitteen tarttuvuus: Taivutustesteillä varmistetaan, ettei sinkkikerros hilseile tai irtoa asennuksen aikana.

Suolasumutestaus: Eränäytteille suoritetaan nopeutettu korroosiotesti ruosteenkestävyyden vahvistamiseksi.

Vaatimustenmukaisuus ja standardit

Kaikki tuotteet on valmistettu noudattamaan:

ISO 9001:2015 Laadunhallintajärjestelmät.

RoHS (Restriction of Hazardous Substances) ympäristöturvallisuuden takaamiseksi.

ASTM A653/A653M teräslevyn sinkkipinnoitusstandardeille.

Galvanoitujen silmukoiden asennuksen parhaat käytännöt

Galvanoitujen silmukoiden suorituskyvyn maksimoimiseksi oikea asennus on yhtä tärkeää kuin tuotteen laatu. Nuote Metals suosittelee seuraavia ohjeita:

Käytä oikeaa muottisarjaa

Yhteensopimattomat suulakkeet ovat muodonmuutosten ensisijainen syy. Varmista, että suutinsarja vastaa ulkolaipan ja piipun pituutta tarkasti, jotta sinkkipinnoite ei halkeile.

Ohjauspaine

Liiallinen paine voi litistää piipun, jolloin se menettää otteen kankaasta. Kohtuullinen paine varmistaa, että piippu käpristyy tasaisesti paljastamatta raakateräksen reunoja.

Esirei'ittää reikiä

Kudotuille tekstiileille rei'itetään aina puhdas reikä sen sijaan, että pakottaisit silmukan läpi. Tämä estää rispaamisen ja varmistaa tynnyrin täydellisen istuvuuden.

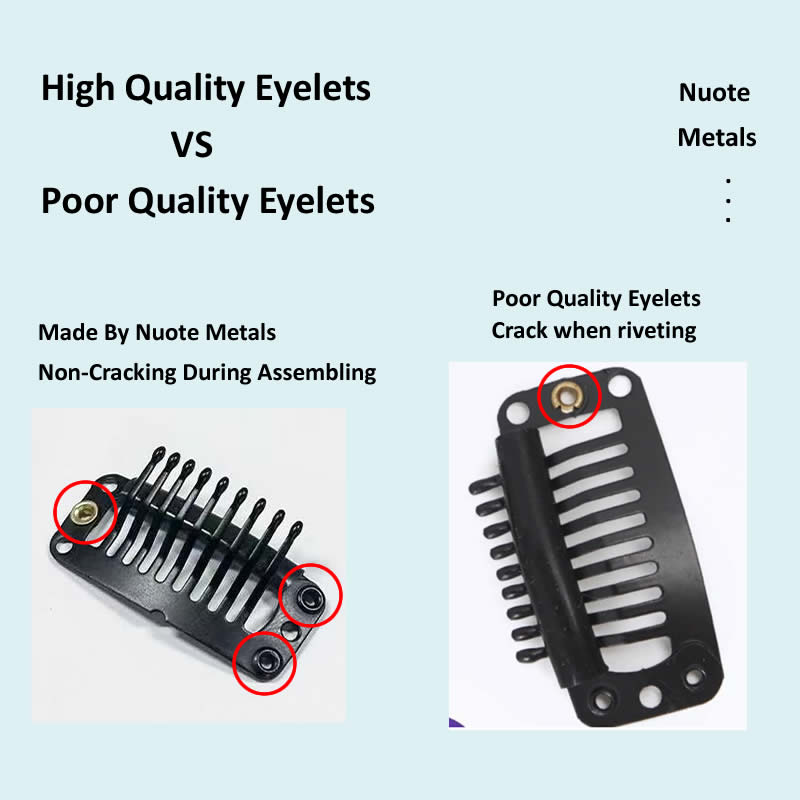

Korkealaatuinen galvanoitu silmukka vs. huonolaatuinen vaihtoehto – visuaalinen vertailu

Ero näkyy suurennuksessa. Galvanoiduissa silmukoissamme on sileä, yhtenäinen pinta, täydellisesti muotoiltu piippu ja puristus, joka pitää tiukasti tuhansien joustojaksojen jälkeen. Huonolaatuisissa vaihtoehdoissa on epätasainen pinnoite, tynnyrin halkeamia ja huono kiinnitysmuodostus, joka löystyy ajan myötä.

Usein kysyttyjä kysymyksiä galvanoiduista silmukoista

Auttaakseen asiakkaitamme oikeiden komponenttien valinnassa Nuote Metals on koonnut yleisimmät galvanoituja silmukoita koskevat tekniset tiedustelut.

Q1: Mitä eroa on kuumasinkittyjen ja sähkösinkittyjen silmukoiden välillä? Kumpi minun pitäisi valita ulkokäyttöön?

V: Ensisijainen ero on sinkin paksuudessa ja levitysmenetelmässä. Kuumasinkityissä silmukoissa teräs upotetaan sulaan sinkkiin, mikä johtaa paksumpaan pinnoitteeseen (40–60 µm) ja erinomaiseen korroosionkestävyyteen, mikä tekee niistä ihanteellisia ulkokäyttöön meri- tai maataloussovelluksiin. Sähkösinkityt silmukat käyttävät sähkövirtaa ohuemman, tasaisemman kerroksen (8–12 µm) levittämiseen. Nämä sopivat paremmin sisäkäyttöön tai kevyisiin käyttötarkoituksiin, joissa estetiikka ja kiillotettu viimeistely ovat etusijalla. Yli 5 vuotta kestävään ulkokäyttöön Nuote Metals suosittelee aina kuumasinkittyä sarjaamme.

Q2: Voidaanko galvanoituja silmukoita käyttää muihin materiaaleihin kuin kankaisiin, kuten muoviin tai ohuisiin metallilevyihin?

V: Kyllä, galvanoidut silmukat sopivat erilaisille materiaaleille, mutta valinta riippuu materiaalin paksuudesta ja kovuudesta. Pehmeille muoveille tai ohuille alumiinilevyille (jopa 1,5 mm) tavallinen piippupituinen silmukka toimii hyvin. Paksumpien materiaalien tai tärisevän ympäristön kohdalla suosittelemme kuitenkin neuvottelemaan Nuote Metalsilta mukautetun piipun pituuden saamiseksi oikean kaatumisen varmistamiseksi. Oikean asetustyökalun käyttö on ratkaisevan tärkeää perusmateriaalin halkeilun estämiseksi.

Kysymys 3: Miten Nuote Metals varmistaa, että sinkkipinnoite ei halkeile nopeiden teollisten asetusten aikana?

V: Pinnoitteen tarttuvuus on kriittinen laatuparametri, jota käsittelemme tuotannon aikana. Galvanoiduille silmukoillemme tehdään pakollinen karan taivutustesti ennen erän vapauttamista. Tämä testi käsittää silmukan taivutuksen 180 astetta sen halkaisijaa vastaavan karan ympäri. Jos sinkkipinnoitteessa ei ole hilseilyä tai hilseilyä, erä on sertifioitu teolliseen käyttöön. Lisäksi suosittelemme säätökoneiden käyttöä säädettävillä syvyysrajoittimilla, jotta vältytään liialliselta iskulta, joka voi vaarantaa pinnoitteen.

Johtopäätös

Oikean kiinnikkeen valitseminen ei tarkoita vain reiän täyttämistä; kyse on koko kokoonpanon rakenteellisen eheyden ja käyttöiän varmistamisesta. Nuote Metalsin galvanoiduissa silmukoissa yhdistyvät tarkkuustekniikka, kestävät korroosionesto-ominaisuudet ja tiukka laadunvalvonta vastaamaan modernin teollisuuden vaatimuksiin.

Tarvitsetko vakiovarastoa jatkuvaan tuotantoon tai mukautettuja mittoja erikoisprojektiin, Nuote Metals tarjoaa menestymiseen tarvittavan teknisen asiantuntemuksen ja tuotevarmuuden.

Ota yhteyttä Nuote Metalsiin tänään ja pyydä tekninen tietolomake tai keskustele räätälöityjen galvanoitujen silmukoiden vaatimuksista.
