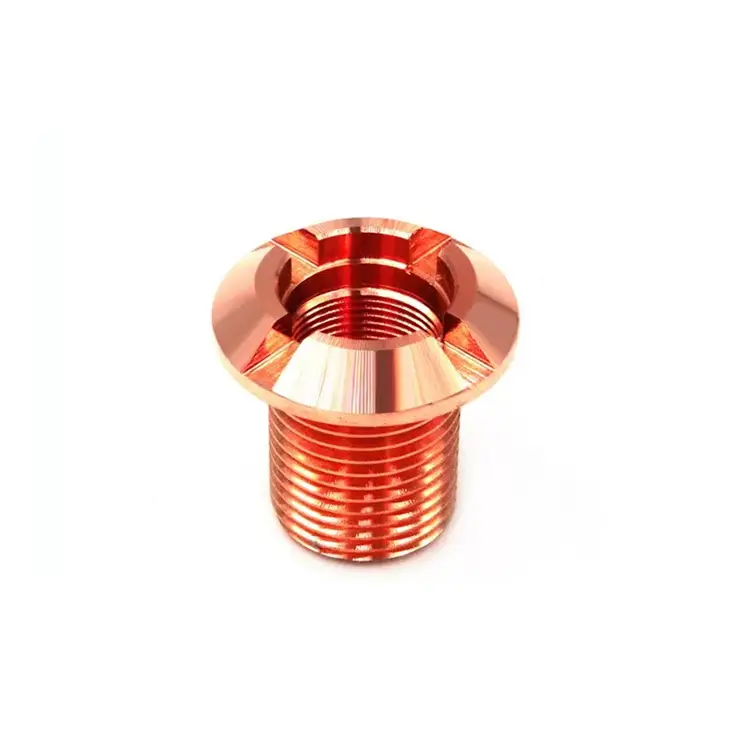

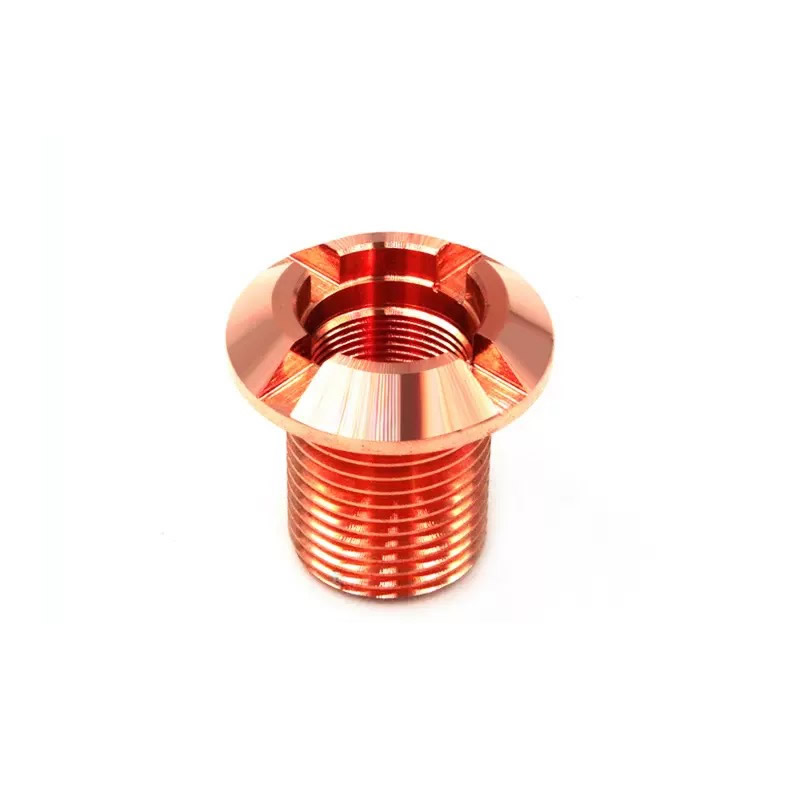

Kuparisorvausosat

Messinki kääntyy helposti. Steel fights back. Alumiini vaatii purseenpoiston. Copper is different. Se on pehmeä, kuminen ja altis tahroille. It work-hardens quickly. Se tuottaa pitkiä, sitkeitä lastuja, jotka kietoutuvat työkalun ympärille ja naarmuttavat pintaa. Ja jos koneistat sen vakioparametreilla, saat osan, joka näyttää hyväksyttävältä, mutta epäonnistuu johtavuustestauksessa.

Nuote metallitkoneitaKuparisorvausosatsovelluksiin, joissa sähkön tai lämmönjohtavuus ei ole ominaisuus – se on koko toiminto. Virtakiskoliittimet, RF-suojakomponentit, tyhjiötiivisteet, jäähdytyslevyn tapit. Jos osasi on kuljettava virtaa, haihdutettava lämpöä tai ylläpidettävä ei-magneettista signaalipolkua, kupari on materiaali. Mutta vain jos se on koneistettu oikein.

Kuparin sorvauksen neljä ansaa

1. Tahriintuminen ja kasaantunut reuna.

Kupari on pehmeää ja taipuisaa, joten se pyrkii hitsautumaan leikkuureunaan paineen alaisena. Tämä muodostaa muodostuneen reunan (BUE), joka katkeaa arvaamattomasti aiheuttaen huonon pinnan viimeistelyn, mittojen ajautumisen ja upotettuja hiukkasia, jotka lisäävät kosketusvastusta. Käytämme erittäin positiivisia karhottimia, pinnoittamattomia kiillotettuja kovametalliteriä – päällystetyt työkalut lisäävät kitkaa ja pahentavat kuparin BUE:ta. Leikkausnopeudet pidetään korkealla, syöttö on maltillista ja jäähdytysaine suunnataan tarkasti reunaan.

2. Purseet, jotka tuhoavat johtavuuden.

Kuparipurset ovat taipuisia ja tarttuvat osaan. A burr on a busbar contact surface creates a high-resistance point. RF-ontelossa oleva purse muuttaa signaalin käyttäytymistä. Normaali jäysteenpoisto jättää väliin sisäreunat. We use controlled feed rates to minimize burr formation at the source, then thermal deburring or abrasive flow finishing for internal features. For critical electrical surfaces, we inspect with a profiler before tinning or plating.

3. Työkarkaisu koneistuksen aikana.

Kuparin työstökovettuu nopeasti. Jos työkalu hankaa leikkausten sijaan, pinta kovettuu, seuraava kierros himmenee nopeammin ja osasta voi tulla liian kova myöhempää muovausta tai taivuttamista varten. Ohjelmoimme työstökarkaisukynnyksen ylittävät leikkausnopeudet ja käytämme terävää, positiivista geometriaa leikkaamaan siististi. C10200:lle (OFHC) hehkutamme tarvittaessa rouhinta- ja viimeistelykertojen välillä.

4. Hapetus toimintojen välillä.

Kupari hapettuu nopeasti joutuessaan alttiiksi ilmalle – varsinkin koneistuksen jälkeen, kun tuore metalli paljastuu. Oksidikalvot lisäävät kosketusvastusta ja häiritsevät juottamista, tinausta tai pinnoitusta. Huuhtelemme ja kuivaamme osat välittömästi koneistuksen jälkeen ja säilytämme ne typpihuuhdelluissa kaapeissa. Hopeoitujen tai tinattujen osien viimeistelyaika on 24 tunnin sisällä koneistuksesta.

Koneistamme kuparilaadut – ja miksi niillä on merkitystä

Huomautus koskien C11000 vs. C10200: C11000 on tavallinen sähkökupari. Se sisältää ~0,04 % happea, mikä sopii useimpiin virtakiskoihin ja liittimiin. C10200 on hapeton – se kestää vetyhaurastumista hitsauksen, juotuksen tai korkean lämpötilan käytön aikana. Valitse tyhjiötiivisteille tai kryogeenisille osille C10200 tai C10100. Nuote Metals varastoi kaikki kolme ja voi neuvoa hakemuksesi perusteella.

Kuparisorvauslinjamme – valmistettu johtavuuteen ja pinnan eheyteen

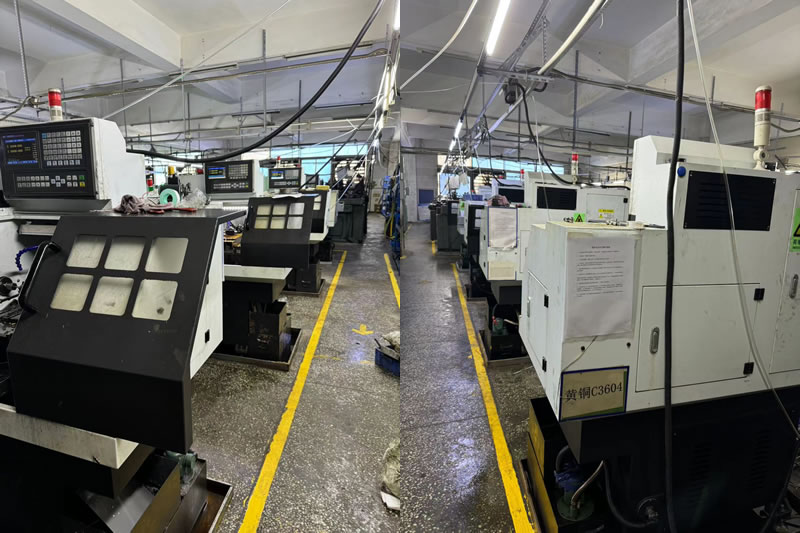

Nuote metallitilla on erityinen kuparin sorvauskenno, joka on eristetty teräs-, ruostumattomasta teräksestä ja alumiinista valmistettuista linjoistamme. Ristikontaminaatio on johtavuuden vihollinen. Kuparikiskoon upotettu yksittäinen teräslastu muuttuu kuumaksi pisteeksi.

Laitteet ja prosessin ohjaus:

8 CNC-sorviaomistettu kuparille ja kupariseoksille, tangon kapasiteetti 2mm - 60mm.

Pinnoittamaton, kiillotettu kovametallivain kuparille varatut sisäosat – ei ristiinkäyttöä muiden materiaalien kanssa.

Korkeapaineinen jäähdytysneste(70 bar) suunnattu leikkuureunaan lastujen rikkomiseksi ja tahrojen estämiseksi.

Oma tinaus ja hopeointi– Ohjaamme prosessia koneistetusta kappaleesta valmiiseen juotettavaan pintaan.

Johtavuuden tarkistus:jokainen erä testattiin Sigma-testimittarilla varmistaakseen ≥58 MS/m C11000:lle.

Äänenvoimakkuus:

Prototyyppi:1-50 kpl, 5-akseliset jyrsintäkeskiöt.

Tuotanto:50–200 000 kpl, tankosyöttösorvit automaattisilla kuormaimeilla ja prosessinaikaisilla mittareilla.

Miksi tällä on väliä: Kuparin sorvaus vaatii työkaluja, jäähdytysnestettä ja käsittelyä, joka on suunniteltu erityisesti pehmeille, johtaville, happiherkille materiaaleille. Oma kennomme ansiosta pystymme pitämään ±0,005 mm toleranssit virtakiskoliittimessä ja toimittamaan pinnan, joka läpäisee johtavuustestin hopeoinnin jälkeen.

Todellinen esimerkki – C11000-virtakiskoliitin sähköauton latausasemalle

Eurooppalainen sähköajoneuvojen latausvalmistaja tarvitsi C11000-virtakiskoliittimen, jonka reikätoleranssi oli 0,01 mm, pintaviimeistely Ra 0,8 μm ja hopeapinnoite, joka läpäisi 24 tunnin suolasuihkutestin. Heidän edellinen toimittajansa toimitti osia, joissa oli upotettuja kuparihiukkasia, jotka aiheuttivat vastustushäiriöitä pinnoituksen jälkeen.

Mitä teimme toisin:

• Käytetyt päällystämättömät kiillotetut kovametallisisäkkeet estämään kerääntyneiden reunojen ja upotettuja hiukkasia.

• Vaihdettu hankaavaan virtausviimeistelyyn sisäreiässä – poistaa purseet, jotka käsityökalut eivät menettäneet.

• Pintojen puhtaus varmistettu kuparisulfaattitestillä ennen hopeointia.

• Toimitettu 8 000 kappaletta nollaresistanssivirheillä. Asiakas poisti saapuvan kosketusvastuksen tarkastuksen.

Usein kysyttyjä kysymyksiä kuparin sorvausosista

Q1: Mikä on paras kuparilaatu sähkökiskoille ja liittimille?

A: C11000 (ETP) is the standard choice for most busbars, terminals, and connectors. It offers 58 MS/m conductivity, good machinability, and is cost-effective. Valitse tyhjiötiivisteille, kryogeenisille osille tai hitsausta tai juottamista sisältäville sovelluksille C10200 (OFHC) tai C10100 (OFE) – ne ovat hapettomia ja kestävät vetyhaurautta. Nopeissa sorvauksissa, joissa koneistettavuus on etusijalla, C14500 (telluurikupari) koneistaa nopeammin, mutta sen johtavuus on hieman pienempi (50 MS/m). Nuote Metals stocks all grades and can advise based on your requirements.

Q2: Kuinka estät kuparin pyörivien osien purseet?

V: Kuparipurseet ovat sitkeitä ja niitä on vaikea poistaa kokonaan käsityökaluilla. Ennaltaehkäisy alkaa työkalun geometriasta: käytämme erittäin positiivista karhotusta, pinnoittamattomia kiillotettuja teräjä ja ohjelmoimme syöttönopeudet, jotka leikkaavat materiaalin puhtaasti. For cross-holes and internal features, we apply abrasive flow finishing or thermal deburring. Hopeoidut tai tinatut osat tarkastamme profiloijalla ennen viimeistelyä – koska pinnoitus ei peitä jäysteitä. se vahvistaa niitä.

Q3: Voitko koneistaa hapetonta kuparia ilman kontaminaatiota?

V: Kyllä. We machine C10200 and C10100 on dedicated lathes with uncoated carbide tooling reserved only for copper. No steel, aluminum, or brass chips enter the copper cell. We rinse parts immediately after machining, store them in nitrogen-purged cabinets, and schedule tinning or plating within 24 hours. For critical vacuum or cryogenic parts, we provide oxygen content certificates and conductivity test reports with every shipment.
