Kupariset pyöreät niitit – kun johtavuuden on kestettävä tärinää ja iskuja

Useimmissa sähköliitännöissä litteä pää tai upotettu niitti toimii hyvin. Mutta laita se nivel tärisevään moottoriin, aaltojen iskeytyneeseen meriliittimeen tai junavaunun maadoitushihnaan – ja säännöt muuttuvat. Tilaa säästävästä matalaprofiilisesta päästä tulee nyt vastuu: vähemmän materiaalia varren päällä, pienempi ulosvetovastus, nopeampi löystyminen iskun vaikutuksesta.

Kupariset pyöreät niititratkaise tämä. Nuote Metalsilla yhdistämme erittäin puhtaan kuparin (C11000 tai C10200) syvään, kupulliseen päähän, joka vaimentaa iskuja, vastustaa tärinän löystymistä ja säilyttää alhaisen resistanssin johtavuuden vuosikymmeniä. Tämä ei ole yleiskäyttöinen kupariniitti. Se on kiinnike, joka on suunniteltu tiukimpiin sähkö- ja meriliitoksiin.

Todellinen ongelma – Löysä maa tärinälaitteissa

Tärinä on sähköliitosten hiljainen tappaja. Maadoitushihna, joka löystyy 0,1 mm, voi lisätä vastusta, tuottaa lämpöä ja lopulta epäonnistua. Tavalliset litteät kupariniitit perustuvat pelkästään puristusvoimaan – jatkuvassa tärinässä tämä voima laskee.

Pyöreäpäiset kupariniititmuuta fysiikkaa:

• Dome-geometria toimii iskunvaimentimena– Iskuenergia leviää kaarevalle pinnalle sen sijaan, että se keskittyisi pään ja varren risteykseen.
• Lisää materiaalimassaa varren päälle– ulosvetovastus on 25–30 % korkeampi kuin vastaavat tasapäät.

• Itselukittuva taipumus– Oikein asetettuna kupumainen liikkeen pää luo mekaanisen lukituksen, joka vastustaa löystymistä.

Kentän tiedot:Pudotuspainotesteissä kupariset pyöreäpäiset niitimme imevät 35 % enemmän energiaa kuin halkaisijaltaan samanlaiset litteät kupariniitit. Tärinätesteissä (10–2000 Hz, 10g) ne säilyttävät puristusvoiman 3x pidempään ennen mitattavissa olevaa löystymistä.

Tekniset tiedot – Kupariset pyöreät niitit

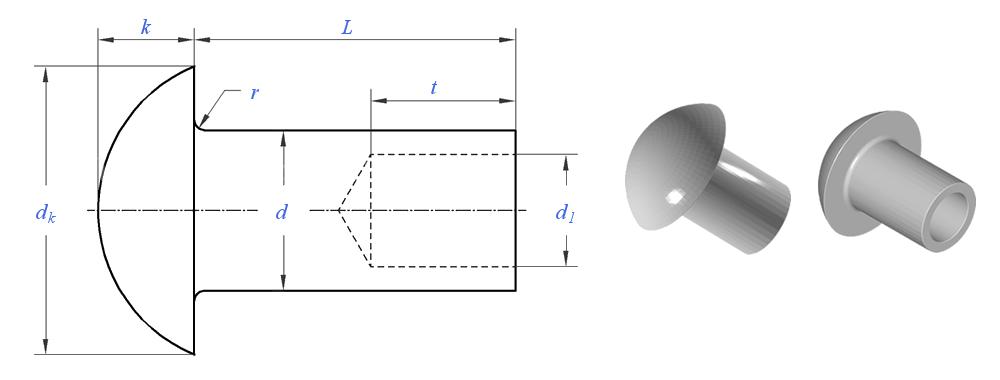

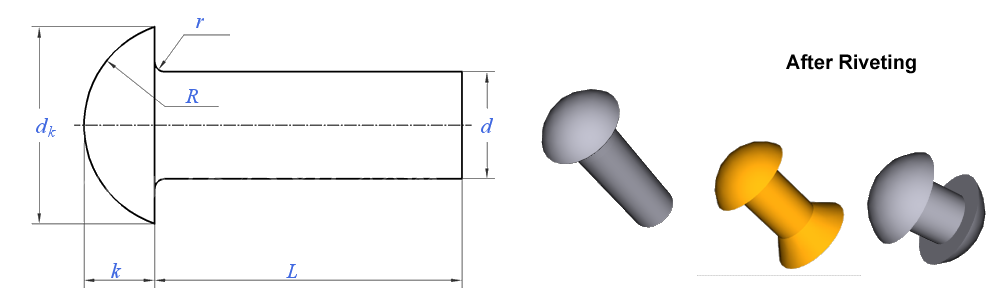

Valmistettu DIN 660 (1–8 mm) ja DIN 124 (10–36 mm) vastaavien vaatimusten mukaisesti. Saatavilla mukautettuja kokoja.

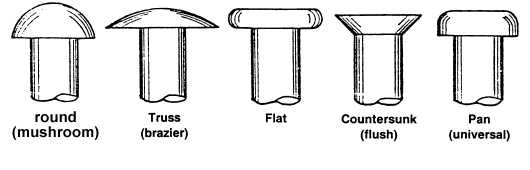

Pyöreä pää vs. litteä pää vs. upotettu pää – vain kuparisovelluksiin

Tämä ei ole yleinen päävertailu. Se on ominaista kuparin pehmeydelle ja johtavuudelle.

Pyöreä pää:Paras tärinälle ja iskuille. Kupu vaimentaa iskuja ja vastustaa löystymistä. Hieman korkeampi profiili. Suositellaan moottoriliittimiin, laivalaitteistoihin, kiskomaadoitusihin.

Litteä pää:Paras matalaprofiilisille, takertumattomille pinnoille. Uppoa ei tarvita. Mutta pienempi iskunkestävyys – ei ihanteellinen täriseville liitoksille.

Upotettu:Paras huuhteluviimeistelyyn. Vaatii kartiomaisen reiän. Ohuin pää = alhaisin iskunkestävyys. Vältä täriseviä kupariliitoksia.

Suosituksemme:Jos liitos tärisee, valitse Nuote Metalsin kupariset pyöreät niitit. Pieni profiilirangaistus on nivelen luotettavuuden massiivisen lisäyksen arvoinen.

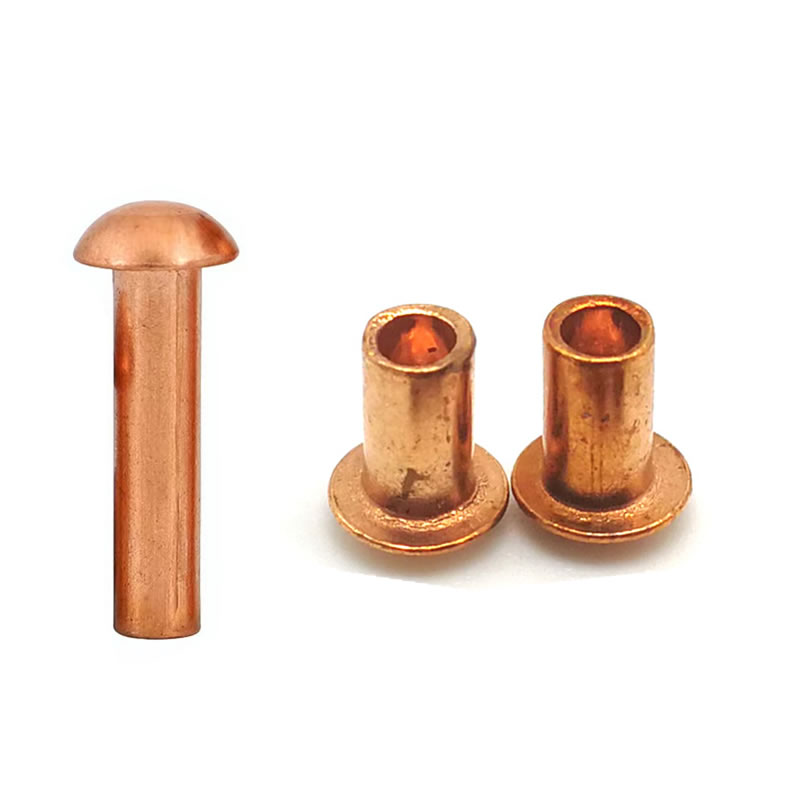

Kiinteä vs. puoliputkimainen – tärinäherkkiin kupariliitoksiin

Keskeinen näkemys:Parhaan tärinänkestävyyden saavuttamiseksi valitse kiinteä. Täysin täytetty varsi luo vahvemman mekaanisen lukon. Puoliputkimainen kovettuu nopeammin, mutta kestää hieman vähemmän pitkäaikaista löystymistä.

Kuinka Nuote Metals Engineers kuparista pyöreäpäistä niitiä iskun saamiseksi

Useimmat kupariniittien toimittajat yksinkertaisesti päättävät langan kylmänä ja lähettävät sen. Teemme enemmän – koska pyöreäpäiset kupariniitit epäonnistuvat eri tavalla kuin litteät niitit.

Muodostumisen haaste:

Kuparin työstökovettuu nopeasti. Kun muodostetaan syvää kupolia, materiaalin tulee virrata halkeilematta pään ja varren liitoksessa. Työkaluissamme käytetään:

Progressiivinen monivaiheinen muotoilu– kolmesta viiteen vetoa yhden sijasta, mikä vähentää stressin keskittymistä.

Kiillotetut muottipinnat– ehkäisee mikronaarmuja, joista tulee halkeamia.

Hallittu hehkutus– pehmennämme lankaa vaiheiden välillä palauttaaksemme sitkeyden.

Suoritamme vaikutustestauksen:

Jokainen pyöreäpäisten kupariniittien erä on testattu:

Pudotuspainon vaikutus– 5kg paino alkaen 500mm, mittaa muodonmuutoksia ja halkeamia.

Väsymys tärinä– 10–2000 Hz:n pyyhkäisy 8 tunnin ajan, mittaamalla puristimen kuorman pysyvyyttä.

Pää-varren fileen tarkastus– 20-kertainen suurennus säteen eheyden tarkistamiseksi.

Miksi tämä on sinulle tärkeää:

Iskun vaikutuksesta halkeileva kuparinen pyöreäpäinen niitti rikkoo koko maadoituspiirin. Prosessinhallintamme varmistaa, että jokainen niitti vaimentaa iskuja sen sijaan, että se siirtäisi sen liitokseen.

Tämän sovelluskohtaisen suunnittelun vuoksi Nuote Metals toimittaa kuparisia pyöreäpäisiä niittejä moottorinvalmistajille, meriurakoitsijoille ja rautatiesignalointiyrityksille yli 50 maassa.

Asennus tärinäalttiille liitoksille

Reiän koko:d + 0,05 mm - d + 0,1 mm. Tiukempi kuin teräs – kupari virtaa täyttämään reiän.

Asetusvoima:40-60 % teräsniittivoimasta. Liiallinen voima tasoittaa kupua ja vähentää iskunvaimennusta.

Alasin valinta:Käytä koveraa alasin, joka on sovitettu kupolin säteeseen. Tasainen alasin vääntää päätä ja aiheuttaa stressin nousuja.

Myymäläpään muodostus:Parhaan tärinänkestävyyden saavuttamiseksi muodosta täysi, pyöreä konepaja – ei litteä. Pyöristetty profiili jakaa kuorman paremmin.

Sähkövalmistelut:Puhdista kaikki pinnat isopropyylialkoholilla. Käytä yli 10 A liitännöissä tinattuja tai hopeoituja niittejä oksidin muodostumisen estämiseksi.

Reunan etäisyys:≥1,5×d reiän keskustasta materiaalin reunaan.

Usein kysyttyjä kysymyksiä kuparisista pyöreäpäisistä niiteistä

K1: Miksi valitsisin pyöreäpäisen kupariniitin litteän pään sijaan sähkömaadoitukseen?

V: Päätös perustuu tärinään ja iskuihin. Jos maadoitusliitos on paikallaan – kuten virtakisko kuivassa, vakaassa paneelissa – litteäpäinen kupariniitti toimii hyvin ja säästää tilaa. Mutta jos niveleen kohdistuu tärinää (moottorit, generaattorit, junavaunut, merimoottorit) tai iskuja (aaltotoiminta, raskaat koneet), pyöreä pää on parempi valinta. Kupupäässä on 25–30 % enemmän materiaalia varren päällä, mikä lisää ulosvetovastusta. Vielä tärkeämpää on, että kupolin muoto vaimentaa iskuja sen sijaan, että se siirtäisi sen liitokseen. Testeissämme pyöreäpäiset kupariniitit säilyttävät puristusvoiman 3 kertaa pidempään kuin litteä pää saman tärinäprofiilin alla. Nuote Metals suosittelee pyöreää päätä kaikkiin maadoitussovelluksiin, joissa laite liikkuu tai tärisee.

Kysymys 2: Miten kuparin pehmeys vaikuttaa pyöreän pään niittien säätöön – voiko pää vääntyä liian helposti?

V: Kupari on pehmeämpää kuin teräs, joten se muotoutuu helpommin – mutta se on itse asiassa etu, kun sitä ohjataan oikein. Tärkeintä on käyttää oikeaa asetusvoimaa (40–60 % siitä, mitä käyttäisit teräkselle) ja koveraa alasin, joka vastaa kupolin sädettä. Jos asetat liikaa, kupu litistyy, mikä vähentää iskunvaimennusta ja ulosvetovastusta. Jos jätät alle, liikkeen pää ei muodostu kokonaan ja liitos löystyy. Nuote Metalsilla toimitamme jokaisen tilauksen yhteydessä suositellut voimakäyrät ja alasimen tekniset tiedot. Tarjoamme myös puoliputkimaisia ​​kuparisia pyöreäpäisiä niittejä, jotka vaativat vielä pienempää voimaa ja ovat anteeksiantavampia suuren volyymin automatisoiduissa asetuksissa.

Q3: Voidaanko kuparisia pyöreitä niittejä käyttää alumiinikiskojen tai -paneelien kanssa?

V: Vain kuivissa sisätiloissa – ja silloinkin suosittelemme varovaisuutta. Kupari ja alumiini ovat galvaanisesti erilaisia. Kosteuden (tasaisen kosteuden) läsnä ollessa suora kosketus luo galvaanisen kennon, joka syövyttää alumiinia. Älä liitä kupariniitejä suoraan alumiiniin, jos kyseessä on ulko-, meri- tai märkäkäyttö. Jos sinun on liitettävä kupari ja alumiini, harkitse: (a) bimetallisen siirtymäaluslevyn käyttöä, (b) tinattujen kupariniittien käyttöä (tina vähentää galvaanista potentiaalia) tai (c) vaihtamista alumiininiitteihin alumiinipuolella. Nuote Metals toimittaa sekä kupari- että alumiininiittejä – voimme auttaa sinua valitsemaan oikean materiaalin juuri sinun liitokseen ja ympäristöön.
