Leveäpäinen kiinnike, joka poistaa aluslevyt

Pehmeitä kuparilevyjä, ohuita paneeleja tai koristeellisia kuparielementtejä kiinnitettäessä tavallinen niitinpää aiheuttaa usein ongelmia. Liian pieni ja menee läpi. Liian pitkä, ja se takertuu. Lisää erillinen aluslevy, niin saat lisäosan, ylimääräisen käsittelyn ja mahdollisen korroosiopisteen erilaisten metallien välillä.

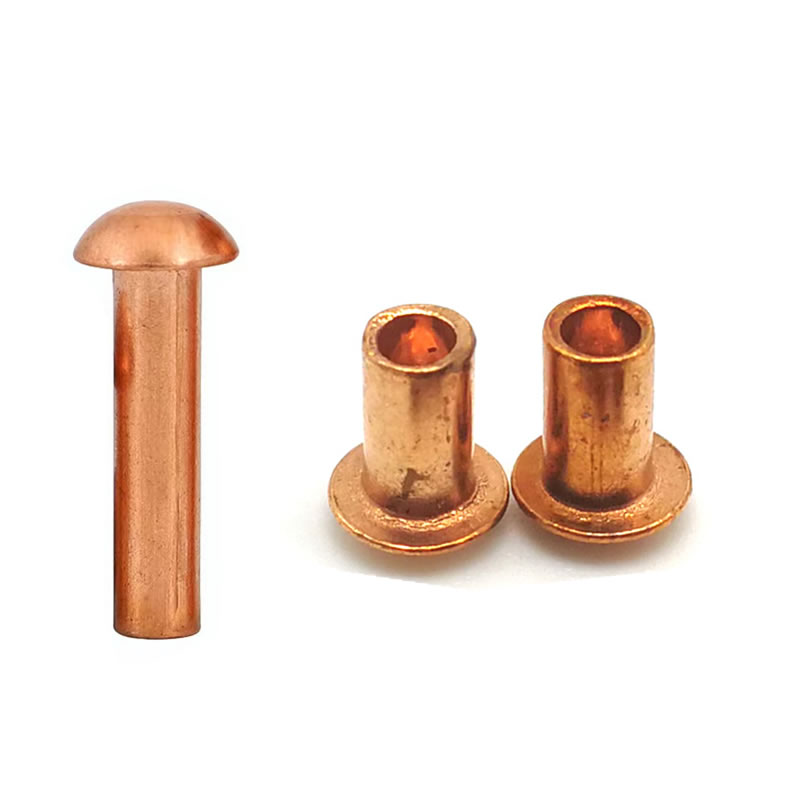

Nuote Metalsin kupariset sienipääniitit ratkaisevat kaikki kolme ongelmaa kerralla. Sienen pää on poikkeuksellisen leveä – 2,0 × 2,5 × varren halkaisija – mutta matala. Se levittää puristusvoiman suurelle alueelle, aivan kuten sisäänrakennettu aluslevy, pitäen samalla suhteellisen matalan profiilin. Kuparisovelluksissa tämä tarkoittaa, että voit kiinnittää ohuet levyt ilman kuoppia, poistaa löysät aluslevyt ja säilyttää kuparin luonnollisen kauneuden.

Mikä tekee sienen päästä erilaisen?

Sienipää on levein kaikista yleisistä niitinpäätyyleistä. Sen nimi tulee leveästä, kevyesti kaarevasta korkista, jossa on pyöristetty reuna ja joka muistuttaa sientä.

Avaimen geometria:

• Pään halkaisija:2,0 × 2,5 × varren halkaisija (pyöreä pää on vain 1,6 ×)
• Pään korkeus:0,4 × 0,5 × varren halkaisija (alempi kuin pyöreä pää 0,7 ×)
• Alapuoli:Tasainen, jossa reilu fileen säde pään ja varren risteyksessä
• Reuna:Pyöristetty, ei terävä – vähentää jännityspitoisuutta pehmeässä kuparissa

Miksi tällä on merkitystä kuparille:

Kupari on pehmeää (myötöraja 70–100 MPa). Kapea pää keskittää voiman ja muuttaa levyn muotoa. Sienipää levittää saman voiman paljon suuremmalle kuparirenkaalle pitäen levyn tasaisena ja liitoksen tiukkana. Monissa tapauksissa sienipää tekee erillisestä litteästä aluslevystä tarpeeton – säästää kokoonpanoaikaa ja eliminoi mahdollisen galvaanisen yhteensopimattomuuden.

Sienipää vs. pyöreä pää + aluslevy – suora vertailu

Monet asiakkaat käyttävät tällä hetkellä pyöreäpäistä kupariniittiä erillisellä kupari- tai messinkialuslevyllä. Tässä on kuinka sienen pää vertaa.

Milloin pesukonetta kannattaa edelleen käyttää:Jos tarvitset vedenpitävän tiivisteen (esim. neopreenialuslevyä kattoon), sienipää ei yksin voi korvata tätä toimintoa. Mutta vain mekaanisessa kuormanjaossa sienipää on suora korvike.

Tekniset tiedot – Kuparisienipääniitit

Valmistettu DIN 674 (kiinteä) ja DIN 675 (puoliputkimainen) vastaavien vaatimusten mukaisesti. Saatavilla mukautetut pään halkaisijat.

Materiaaliluokat:

C11000 (ETP):99,9 % kuparia, 0,04 % happea. Yleinen katto-, meri- ja koristekäyttö.

C10200 (OFHC):99,99 % kuparia, hapeton. Kriittiset elektroniikka- ja kryogeeniset sovellukset.

Kiinteä vs. puoliputkimainen – leveäpäisille kupariniiteille

Tärkeimmät tiedot kuparista:Sienipään suuri halkaisija tarkoittaa, että se on herkempi asettumisvoimalle kuin pienemmät päät. Liian suuri voima voi litistää kupolin tai vääntää leveän reunan. Puoliputkimaiset sienipääniitit vähentävät säätövoimaa lähes puoleen, mikä tekee niistä turvallisemman valinnan alle 3 mm:n kuparilevyille. Jos haluat paksumpaa kuparia tai maksimaalista leikkauslujuutta, valitse kiinteä ja käytä kalibroitua puristinta.

Pintakäsittelyt – Kuparin luonnollisen viehätyksen säilyttäminen

Sienipään kupariset niitit näkyvät usein viimeistellyillä pinnoilla – katoilla, julkisivuilla, veneen rungoilla – joten viimeistelyn valinnalla on merkitystä.

Saatavilla olevat viimeistelyt:

• Kirkas kiillotettu – peilimäinen kupari koristepaneeleihin
• Luonnollinen patina – vanhentunut vihreänruskea meri- ja arkkitehtoniseen restaurointiin
• Lakattu – kirkas pinnoite säilyttää kirkkaan kuparin sisätiloissa
• Tinattu – hopeanvalkoinen, juotettava, vähentää galvaanista potentiaalia
• Nikkelipinnoitettu – hopeanharmaa, kulutusta kestävä

Suosituksemme:Ulkokäyttöön kuparikatto- tai laivanrungot valitse luonnollinen tai kiillotettu ilman pinnoitusta. Kuparin oma patina suojaa niittiä ja sulautuu ympäröivään kupariin. Valitse lakattu sisustuselementeille, joissa haluat säilyttää kirkkauden. Valitse tinattuja sähkömaadoituslevyjä, joissa oksidin muodostuminen on huolenaihe.

Nuote Metals – Kuparisienipään valmistusasiantuntemus

Nuote Metals on erikoistunut kuparikiinnikkeiden tuotantoon yli 20 vuoden ajan ISO 9001:2015 -sertifioidulta tehtaaltamme Kiinassa. Viemme tuotteita yli 50 maahan ja palvelemme kattourakoitsijoita, merenrakentajia ja arkkitehtimestareita.

Miksi sienipään kupariniitimme toimivat paremmin:

1. Leveäpäiset työkalut, jotka on suunniteltu kuparivirtaukseen

2,5 × d:n pään muodostaminen pehmeästä kuparista halkeilematta vaatii enemmän kuin tavallisen suulakkeen. Käytämme monivaiheista progressiivista muotoilua – kolmesta viiteen vetoa – päästäksemme kuparin virrata vähitellen leveän pään muotoon. Suulakkeemme on kiillotettu mikronaarmujen poistamiseksi, joista tulee halkeamia.

2. Ohjattu fileen säde

Leveän pään ja varren välinen liitoskohta on eniten kuormitettu alue. Pidämme minimisäteen 0,5×d ja varmistamme sen optisella mittauksella 10-kertaisella suurennuksella. Terävä säde halkeilee; meidän ei.

3. Reaalimateriaalien testaus

Testaamme sienipään kupariniittejä todellisella kuparilevyllä – ei vakiokupongilla – varmistaaksemme läpivetovastuksen ja pään muodonmuutoksen. Asiakkaille, joilla on tietty kuparipaksuus, tarjoamme ennen tuotantoa näyteerän asetusraportin.

4. Täysi jäljitettävyys

Jokainen lähetys sisältää ASTM B152 -materiaalisertifikaatit ja johtavuusraportit. Jaamme tarkastustiedot avoimesti, koska leveän pään suorituskyky riippuu geometriasta, jota et näe paljaalla silmällä.

Tämän sovellustason suunnittelun vuoksi kattoyritykset, veneenrakentajat ja arkkitehtivalmistajat valitsevat Nuote Metalsin kuparisienipääniitteihin.

Usein kysytyt kysymykset

K1: Voiko kuparisienipään niitti todella korvata pyöreän pään ja aluslevyn?

V: Useimmissa mekaanisissa sovelluksissa kyllä. Sienipään halkaisija 2,0×–2,5× tarjoaa laakerointialueen, joka vastaa tavallista litteää aluslevyä. Se eliminoi erillisen aluslevyn, käsittelyvaiheen sekä aluslevyn ja levyn välisen raon, josta korroosio voi alkaa. Kuitenkin, jos aluslevylläsi on tiivistystoiminto, kuten neopreenialuslevy vedenpitävään kattoon, sienipää ei yksinään voi korvata sitä. Vain kuormanjakoon se on suora korvike. Nuote Metals antaa neuvoja oman sauman suunnittelun ja tiivisteen tarpeen perusteella.

Kysymys 2: Muuttaako leveä sienen pää ohutta kuparilevyä kovettumisen aikana?

V: Ei, jos käytät oikeaa säätövoimaa ja puoliputkimaista runkoa. Leveä pää itse asiassa vähentää kuoppien riskiä, ​​koska se levittää puristusvoimaa suuremmalle alueelle. Todellinen riski on liiallinen asettaminen: liiallinen voiman käyttö litistää kupolin ja voi vääntyä ohuen kuparin pään reunan ympärille. Alle 2 mm:n kuparilevyille suosittelemme puoliputkimaisia ​​sienipään niittejä ja kalibroitua puristinta, joka on asetettu 50–60 %:iin teräksen voimasta. Toimitamme myös litteän alasin, joka vastaa tai ylittää pään halkaisijan – tämä estää päätä kuplimasta. Näillä säätimillä ohut kupari pysyy tasaisena ja liitos tiiviinä.

Q3: Soveltuvatko kuparisienipääniitit laivojen rungoihin ja veneen rakentamiseen?

V: Kyllä – kupariset sienipään niitit ovat perinteinen valinta puisten veneiden rakentamiseen, ja niitä käytetään edelleen kuparivaippaan, kansiin ja koristeluun. Leveä pää pitää kuparivaipan tukevasti paikallaan repimättä pehmeää kuparia. Luonnollinen patina suojaa suolaveden korroosiolta. Huuhteleva matala profiili vähentää vetoa ja takertumista. Merikäyttöön suosittelemme umpikuparisia sienipääniittejä, joissa on luonnollinen tai kiillotettu pinta – ei pinnoitusta, joka voi aiheuttaa galvaanisia eroja pronssi- tai messinkiliittimillä. Nuote Metals toimittaa näitä niittejä veneenrakentajille kaikkialla Euroopassa ja Pohjois-Amerikassa. Ohut kuparivaippa voi olla parempi puoliputkimainen, jotta vältetään kuparin liiallinen puristus.
