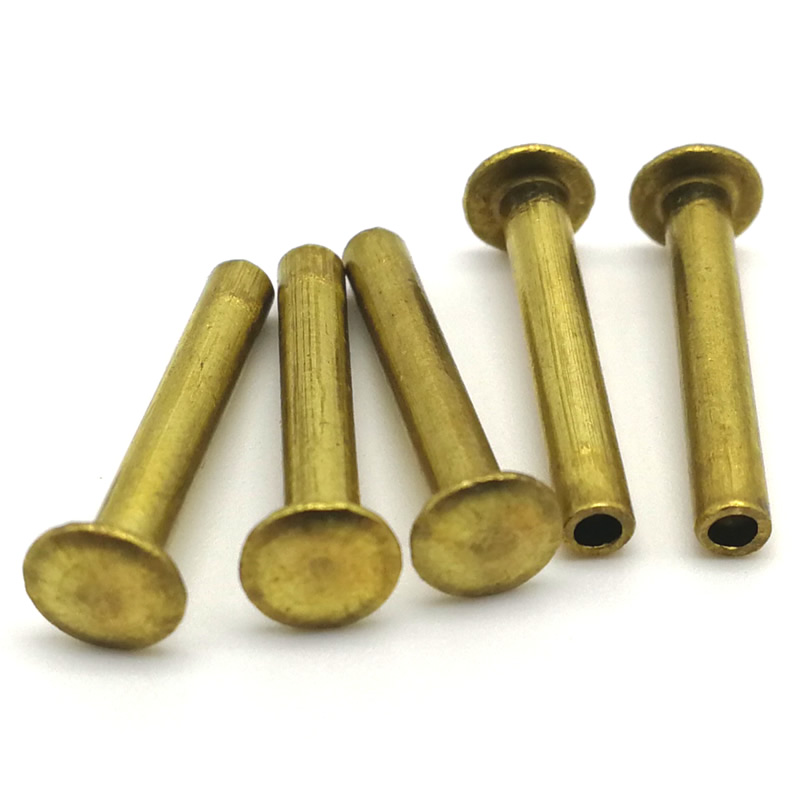

Messinkiä puoliputkimaiset niitit

A messinki puoliputkimainen niittion metallikiinnike, joka on toisesta päästä kiinteä ja toisesta osittain ontto – tyypillisesti 45–55 % piipun pituudesta. Toisin kuin kiinteä niitti, jossa koko varren täytyy vääntyä, vain onton osan ohut seinämä vierii ulospäin asennuksen aikana. Tämä vähentää säätövoimaa noin 70 % kiinteisiin niitteihin verrattuna.

Miksi meillä on useita nimiä samalle tuotteelle? Koska eri toimialat käyttävät erilaisia ​​termejä. Jotkut asiakkaat hakevat sanalla "puoliputkimainen", toiset "puoliputkimainen". Säilytämme molemmat sivut, jotta voit löytää meidät – riippumatta siitä, mitä termiä käytät.

C2680 messinki – materiaali kiinnittimen takana

C2680 tarjoaa optimaalisen tasapainon kovuuden, korroosionkestävyyden ja muovattavuuden välillä puoliputkimaisille niittisovelluksille.

Päätyylit – mitä tarjoamme

Messinkisiä puoliputkimaisia ​​niittejä on saatavana kuudessa päätyylissä sovellusvaatimustesi mukaan:

• Pyöreä pää– Yleisin valinta. Klassinen kupoliprofiili, sopii yleiskäyttöisiin näkyviin liitoksiin, joissa vaaditaan maksimaalista pään lujuutta.
• Litteä pää– Matalaprofiilinen rakenne rajoitettuihin kokoonpanoihin. Istuu lähes samassa tasossa materiaalin pinnan kanssa, ihanteellinen liukumekanismeille tai pinottuille komponenteille.
• Soikea pää– Hieman koholla, sileä, pyöreä ulkonäkö. Koristeellinen ja yleiskäyttöinen, käytetään usein näkyvissä kokoonpanoissa, joissa halutaan pehmeämpi ilme.
• Upotettu pää– Kapeneva muotoilu, joka istuu samalla tasolla materiaalipinnan kanssa tai sen alapuolella. Vaatii valmiiksi poratun upotuksen. Nolla ulkonemaa yhteenliittyville osille tai aerodynaamisille pinnoille.
• Ristikon pää– Erittäin leveä, matala kupu pehmeille materiaaleille tai ylimitoitettuja reikiä varten. Tarjoaa maksimaalisen laakeripinnan, joka estää muovien, komposiittien ja ohuiden metallilevyjen läpivedon.
• Sienen pää– Leveä, matala profiili, laaja reunasäde. Suunniteltu sovelluksiin, joissa niitin pää koskettaa pehmeitä materiaaleja tai vaatii sileän, viimeistellyn ulkonäön.

Mukautetut pään mitat ovat saatavilla pyynnöstä. Jos olet epävarma, mikä päätyyli sopii sovellukseesi, lähetä meille piirustus tai näytekappale – suosittelemme optimaalista vaihtoehtoa.

Saatavilla olevat viimeistelyt

Yksi todellinen sovellus – metallinen työkalulaatikon kahvakiinnitys

Metallien työkalulaatikoiden valmistaja tarvitsi kiinnikkeen kahvojen kiinnittämiseksi laatikon runkoon. Kahvat näkyivät valmiissa tuotteessa – asiakkaat näkivät ja koskettivat niitä. Aiemmat kiinteät niitit vaativat suurta säätövoimaa, joka väänsi ohuita teräslevyjä. Asiakas tarvitsi kiinnikkeen, joka kovettuu pienellä voimalla, antaa siistin ulkonäön ja pysyy tukevasti raskaan työkalun painon alla.

Toimitimme C2680 messingiset puoliputkiniitit – 4,0 mm varsi, 7,5 mm pyöreä pää, 6,0 mm piipun pituus, nikkelipinnoitettu pinta. Matala onkalo pienensi säätövoimaa yli 60 % – ei vääristymiä ohuissa paneeleissa. Nikkelöinti vastasi työkalulaatikon hopeaa. Pysyvä kiinnike pysyy tukevasti raskaan kuorman alla. Asiakas testasi 500 niittiä 250 työkalulaatikossa. 10 000 kahvan nostosyklin jälkeen, ei löystymistä, nolla vikaa. Nyt he tilaavat messinkisiä puoliputkiniittejä 150 000 kappaleen erissä vuosittain.

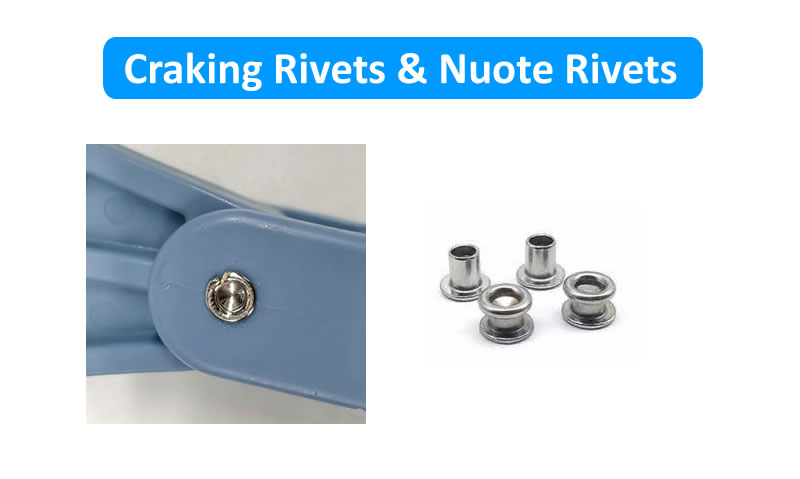

Miksi puoliputkimaiset niitit halkeilevat asettamisen aikana – ja kuinka estetään se

Niitti, joka halkeilee kovettumisen aikana, on yksi yleisimmistä turhautumisesta, josta kuulemme. Tästä syystä se tapahtuu – ja kuinka suunnittelemme puoliputkimaiset niitimme sen estämiseksi.

Syy 1: Ontelon syvyys on liian syvä

Jos onkalo ylittää 55 % piipun pituudesta, jäljelle jäävä seinämä on liian ohut tukemaan vierintäliikettä. Metalli taittuu vierimisen sijaan – ja halkeilee. Ratkaisumme: Säädämme ontelon syvyyttä tarkalleen 45–55 %:iin tynnyrin pituudesta jokaisessa erässä.

Syy 2: Materiaalin kovuus on epäjohdonmukainen

Liian kova messinki halkeilee muovauksen aikana; liian pehmeä messinki muotoutuu epätasaisesti. Ratkaisumme: Jokainen C2680-messinkikela on kovuustestattu ennen tuotantoa. Hylkäämme kaikki kelat HRB 60–75:n ulkopuolella.

Syy 3: Reiän koko on liian tiukka

Jos reikä on alimitoitettu, tynnyri puristuu liikaa sisään työntämisen aikana – seinä halkeilee ennen kuin kovettumis alkaa. Ratkaisumme: Määritämme oikean reiän koon (varsi + 0,15–0,20 mm) ja toimitamme jokaisen tilauksen yhteydessä säätöoppaan.

Syy 4: Asetusvoima on liian suuri tai epätasainen

Puoliputkimaiset niitit tarvitsevat vain 25–30 % umpiniittien vaatimasta voimasta. Liiallinen tai epätasainen voima halkeaa ohuen seinän. Ratkaisumme: Suosittelemme optimaalista säätövoimaa niitin kokoon ja materiaaliin – ja voimme toimittaa sopivat säätötyökalut tasaisen paineen varmistamiseksi.

Syy 5: Työkalu on kulunut tai ei sovi yhteen

Kuluneet tai väärin muotoillut säätölävistimet luovat epätasaisia ​​painepisteitä. Ratkaisumme: Asetustyökalumme sovitetaan niitin mittoihin ja huolletaan kiillotetuilla, kulutusta kestävillä pinnoilla.

Tulos:puhdas, symmetrinen kiinnitys jokaiseen niittiin – ei halkeamia, ei heikkoja kohtia, ei kenttävikoja.

Valmistusprosessi – Tuotannon vuokaavio

Näytteen toimitusaika: 5–7 päivää vakiona; mukautetut työkalut: 15-20 päivää.

Sertifiointimme – laatutodistus

Ylläpidämme täydellistä jäljitettävyyttä ja laatudokumentaatiota jokaisesta messinkisen puoliputkiniitin erästä:

• ISO 9001:2015 – Sertifioitu laadunhallintajärjestelmä
• RoHS-yhteensopivuus – SGS:n kolmannen osapuolen testauksen varmistama
• REACH-vaatimustenmukaisuus – Nykyinen SVHC-ilmoitus
• SGS-testiraportit – Saatavilla pyynnöstä tietyille erille
• Materiaalitodistukset – Tehdastestitodistukset jäljitettävissä alkuperäiseen kelaan

Kaikki sertifioinnit ja testiraportit ovat ladattavissa tai pyynnöstä saatavilla. Uskomme täydelliseen läpinäkyvyyteen – voimme todistaa sen, minkä väitämme.

Kolme kysymystä, joihin vastaamme usein

K: "Ovatko messinkiset puoliputkiniitit ja messingiset puoliputkiniitit sama asia?"

V: Kyllä – ne ovat sama tuote. Jotkut asiakkaat kutsuvat niitä puoliputkiniiteiksi, toiset puoliputkiniiteiksi tai puoliputkiniiteiksi. Eri nimet, sama luotettava kiinnike. Valmistamme samaa tuotetta useilla nimillä, joten löydät meidät riippumatta siitä, mitä termiä käytät.

K: "Voinko saada näytteitä ennen tuotantomäärien tilaamista?"

V: Kyllä – tarjoamme näytteitä kaikista tuotteistamme. Olemassa olevien standardierittelyjen osalta näytteet toimitetaan ilmaiseksi – maksat vain toimituskulut. Mukautettujen kokojen tai mukautettujen työkalujen osalta näytteiden saatavuus ja toimitusaika riippuvat erityisvaatimuksista. Ota yhteyttä myyntitiimiimme piirustuksen tai erittelyn kanssa, ja he neuvovat näytekustannuksista ja toimitusaikataulusta.

K: "Mitä eroa on puoliputkimaisilla ja täysputkimaisilla niiteillä?"

V: Puoliputkimaisen niitin pyrstössä on matala onkalo (45–55 % piipun pituudesta) – seinämä on paksumpi ja niitin lujuus on 80–90 %. Täysputkimainen niitti (kutsutaan myös putkiniitiksi) on täysin ontto – seinämä on ohuempi ja niitin lujuus on 60–70 %, mutta vielä pienemmällä säätövoimalla (15–20 % kiinteää). Valitse puoliputkimainen lujuus ja kestävyys; Valitse täysputkimainen pehmeitä materiaaleja ja minimaalista säätövoimaa varten.
