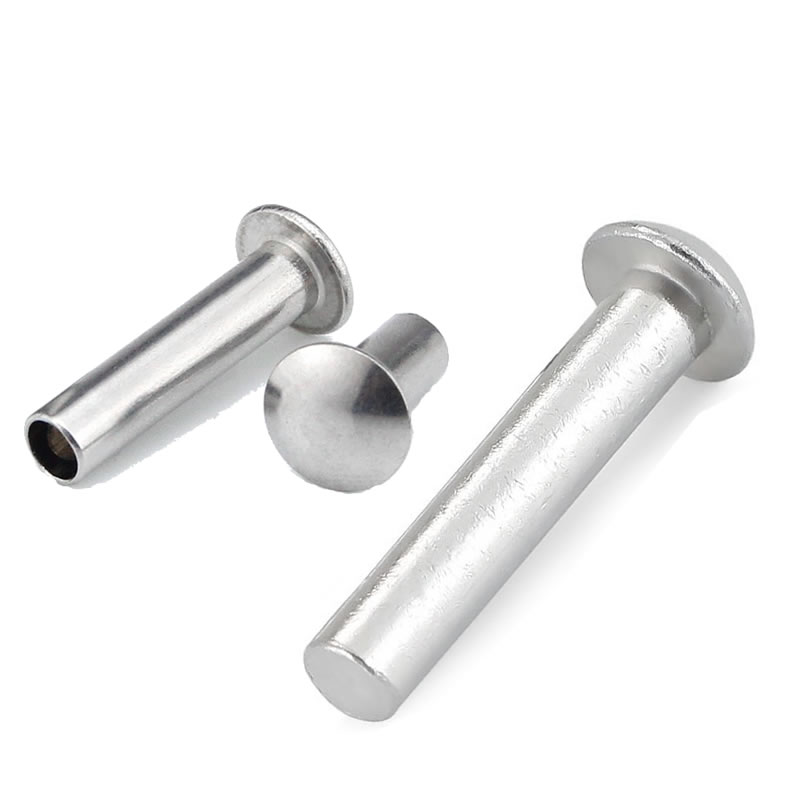

Alumiiniset lautaspään niitit – leveä kosketusalue ilman painoa

Ohuet alumiinipaneelit ovat kaikkialla – LVI-kanavat, elektroniikkakotelot, autojen sisäverhoilu, opasteet. Ne on valittu, koska ne ovat kevyitä, korroosionkestäviä ja helposti muovattavia. Mutta ne ovat myös kiinnityshaaste: materiaali on pehmeää ja kapea niitinpää painuu tai vetää läpi kuormituksen alaisena.

Nuote Metalsin alumiinipannupään niitit ratkaisevat tämän leveällä, matalaprofiilisella päällä, joka jakaa puristusvoiman suuremmalle alumiinialueelle. Tuloksena on liitos, joka pysyy tiukassa paneelin muotoa muuttamatta – ja koska niitti on alumiinia, vältyt tarpeettomalta painolta tai galvaanisilta epäsuhtautumisilta.

Tämä ei ole yleiskäyttöinen niitti. Se on kevyille, ohuille alumiinikokoonpanoille muotoiltu kiinnike.

Alumiinikohtainen ongelma – ohuet levyt, pehmeä materiaali

Alumiinin alhainen myötöraja tekee siitä alttiita muodonmuutokselle tiivistetyssä kuormituksessa. Tavallinen pyöreä pää keskittää voiman suoraan kupolin alle. Tasaisessa päässä on pienempi laakeripinta-ala, joten sama voima luo suuremman paineen reiän reunaan. Molemmat voivat kaivertaa 1 mm:n alumiinipaneelin.

Pannun pää muuttaa jakelua. 4 mm:n niitissä 1 mm:n alumiinilevyssä pannun pää koskettaa noin 60 % enemmän pinta-alaa kuin tasainen pää, jonka varren halkaisija on sama. Tämä ylimääräinen kosketusalue levittää puristusvoiman leveämmän alumiinirenkaan päälle, mikä vähentää jännitystä reiän reunassa. Monissa tapauksissa se poistaa erillisen pesukoneen tarpeen.

Tekniset tiedot – Alumiiniset pannun pään niitit

Valmistettu DIN 603 ja ISO 1051 mittojen mukaan. Mukautetut pään halkaisijat saatavana ohuille sovelluksille.

Seokset ohuille alumiinikokoonpanoille:

5052:Paras korroosionkestävyys ja muovattavuus. Ihanteellinen ulko- ja merikäyttöön.

6061-T6:Suurin lujuus (310 MPa). Sopii parhaiten rakenteellisiin kiinnikkeisiin ja autoihin.

1100:Useimmat sitkeät. Paras elektroniikkaan ja jäähdytyslevyihin.

Kun pannun pää on ainoa oikea valinta alumiinille

Tämä ei ole yleinen päävertailu. Se on ominaista alumiinin pehmeydelle ja kevyelle luonteelle.

Valitse Pan Head, kun:

• Alumiinilevyn paksuus on alle 2 mm– leveä pää estää kuoppia ilman erillistä aluslevyä.

• Liitos vaatii matalan profiilin– Pannun pää istuu alempana kuin pyöreä pää, jolloin vältetään hankaluuksia tiiviissä kokoonpanoissa.

• Kokoonpano on painoherkkä– Alumiiniset lautaspään niitit painavat 65 % vähemmän kuin vastaavat teräkset.

• Nivel kokee kohtalaista tärinää– Pannun pää tarjoaa paremman vastuksen kuin litteä pää, vaikka pyöreä pää on erinomainen äärimmäiseen tärinään.

Valitse litteä pää, kun:Pinnan tulee olla lähes tasainen ja alumiinin on oltava riittävän paksu (≥2mm) kestämään muodonmuutoksia ilman leveää laakerirengasta.

Valitse pyöreä pää, kun:Liitos kohtaa jatkuvaa tärinää tai iskua ja korkeampi kupu on hyväksyttävä.

Kiinteä vs. puoliputkimainen – ohuille alumiinipaneeleille

Ohuessa alumiinissa säätövoimalla on yhtä suuri merkitys kuin pään muodolla. Puoliputkimaiset pannunpään niitit vaativat 50–60 % vähemmän voimaa kuin kiinteät, mikä vähentää suoraan levyn muodonmuutosriskiä asennuksen aikana.

Puoliputkimainenon parempi valinta alle 1,5 mm:n alumiinilevyille, herkille elektroniikkakoteloille ja suuritehoisille automatisoiduille linjoille. Rullattu kärki napsahtaa kevyesti puristamatta alumiinia.

Kiinteäon suositeltava paksummille alumiinilevyille (≥2mm), kantaville liitoksille tai kun vaaditaan suurinta leikkauslujuutta.

Nuote Metals voi toimittaa kumman tahansa kokoonpanon samalla pannunpään geometrialla. Useimpiin ohuisiin alumiinisovelluksiin suosittelemme puoliputkimaista.

Kuinka Nuote Metals tukee ohutta alumiinia

Alumiininiitit epäonnistuvat kahdesta syystä: halkeilu pään muodostuksen aikana tai kuoppaus asennuksen aikana. Käsittelemme molemmat ennen tilauksesi lähettämistä.

Alumiinivirtaukseen suunniteltu työkalu:

Pannojen päissä on leveä, matala kupu. Alumiinissa tämä muoto on taipuvainen halkeilemaan pään ja varren liitoksessa, jos fileen säde on liian terävä. Muotimme käyttävät vähintään 0,5×d:n sädettä ja ne on kiillotettu mikronaarmujen poistamiseksi. Suoritamme myös monivaiheisen muovauksen – kolmesta neljään iskua – antaaksemme alumiinin virrata vähitellen sen sijaan, että pakottaisimme sitä yhdessä iskussa.

Tuotantoa edeltävä näytteenotto ohuille levyille:

Lähetä meille alumiinin paksuus ja odotettu asetustapa. Tuotamme pienen erän ja testaamme sen todellisella arkkimateriaalillasi – ei tavallisella kupongilla. Saat asetusraportin, jossa on suositeltu voima, alasin tyyppi ja kuvat asennetusta päästä. Tämä eliminoi yrityksen ja erehdyksen linjaltasi.

Optinen tarkastus 10x:

Jokaisesta erästä tarkastetaan pään halkaisija, korkeus ja samankeskisyys. 0,05 mm:n vaihtelu pään korkeudessa näkyy kiillotetulla alumiinipinnalla – hylkäämme sen ennen kuin se tavoittaa sinut.

Jäljitettävyys:

ASTM B316 -materiaalitodistukset tulevat jokaisen lähetyksen mukana. Jaamme tarkastustiedot avoimesti, koska lautaspään suorituskyky riippuu geometriasta, jota et näe paljaalla silmällä.

Tämän sovellustason tuen vuoksi LVI-, elektroniikka- ja autonsisustusasiakkaat valitsevat Nuote Metalsin alumiinipään niiteille.

Usein kysyttyjä kysymyksiä alumiinipannupään niiteistä

Kysymys 1: Voidaanko alumiinipannun pään niittejä käyttää hiilikuitu- tai komposiittipaneelien kanssa?

V: Kyllä – mutta tärkeitä varotoimia noudattaen. Hiilikuitu on katodista alumiinille, mikä tarkoittaa, että galvaaninen korroosio hyökkää alumiiniin, jos kosteus siltaa liitoksen. Kuivissa sisäsovelluksissa suora kosketus on yleensä hyväksyttävää. Ulkona tai kosteassa ympäristössä alumiininiitti on eristettävä hiilikuidusta käyttämällä lasikuitu- tai nailoneristyskerrosta tai valittava niittiin kromaattikonversiopinnoite (Alodine). Leveä pannun pää todella auttaa tässä – se jakaa puristusvoiman suuremmalle alueelle, mikä vähentää komposiittipaneelin murskaantumis- tai irtoamisriskiä. Nuote Metals voi toimittaa kromaattipinnoitettuja alumiinipään niittejä ja neuvoa komposiittikokoonpanojen eristysmenetelmissä.

Q2: Mitä eroa on alumiininiittien anodisoidun ja kromaattikonversiopintojen välillä?

V: Molemmat ovat korroosionkestäviä pintakäsittelyjä, mutta ne palvelevat eri tarkoituksia. Anodisointi muodostaa paksun oksidikerroksen (5–25 μm), joka sopii erinomaisesti ulkosään ja koristeväreihin. Eloksoitu alumiini on kuitenkin sähköä eristävä – se ei johda. Kromaattikonversiopinnoite (Alodine) on paljon ohuempi (0,5–3 μm) ja pysyy sähköä johtavana, joten se on ensisijainen viimeistely maadoituksessa ja sähköliitännöissä. Valitse anodisoitu LVI- tai arkkitehtonisiin sovelluksiin, joissa ulkonäkö ja säänkestävyys ovat tärkeitä. Valitse elektroniikka- tai sähkömaadoitus kromaatti. Nuote Metals tarjoaa sekä viimeistelyjä että neuvoo hakemuksesi perusteella.

Kysymys 3: Kuinka estän alumiinipannun pään niittejä löystymästä ajan myötä?

V: Alumiiniliitosten löystyminen tulee kahdesta lähteestä: tärinästä ja lämpösyklistä. Liitoksen käyttöiän maksimoimiseksi: (1) Valitse kiinteä puoliputkimaisen sijaan paremman tärinänkestävyyden saavuttamiseksi. (2) Säilytä oikea reiän koko - d + 0,05 mm - d + 0,1 mm - jotta alumiinivarsi täyttää reiän kokonaan. (3) Käytä litteää alasinta, joka vastaa tai ylittää pään halkaisijan, jotta varmistetaan liikkeen pään oikea muodostuminen. (4) Äärimmäistä tärinää varten harkitse kierrelukitusliiman lisäämistä tai vaihtamista pyöreäpäisiin alumiininiitteihin, jotka tarjoavat suuremman ulosvetovastuksen. Nuote Metals voi tarjota säätö- ja alasinsuosituksia sinun alumiinipaksuudellesi ja sauman suunnittelullesi.

Nuote Metals – Suunnitellut kiinnikkeet, valmistettu kestämään.
