Miksi messinkiset putkimaiset niitit ovat ensisijainen valinta sähköisissä, koristeellisissa ja suurikokoisissa kokoonpanoissa?

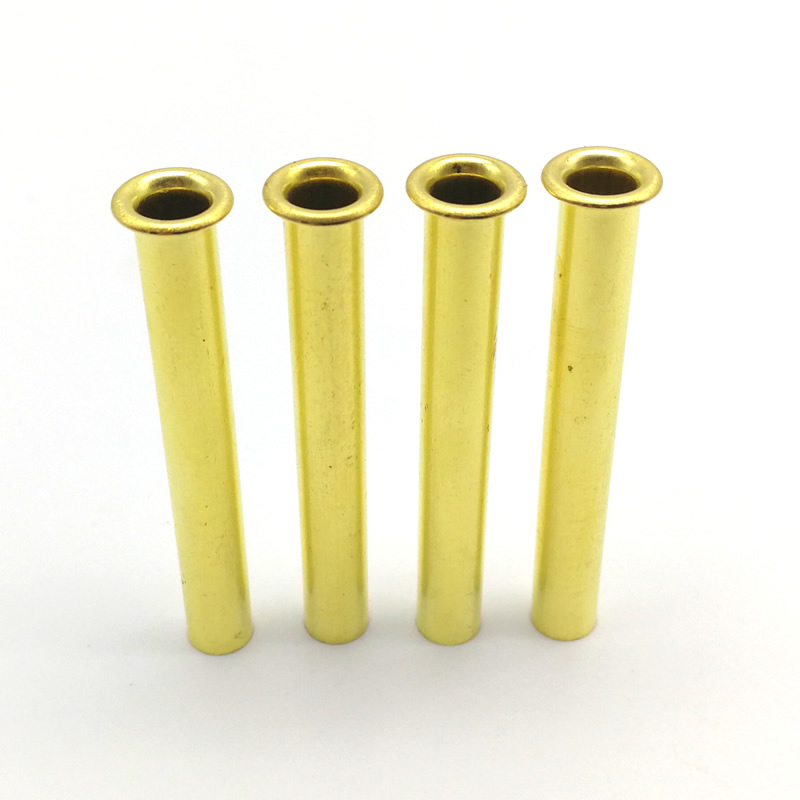

A messinki putkimainen niittion pysyvä kiinnike, jossa on valmiiksi muotoiltu pää ja varsi, joka on joko osittain ontto (puoliputkimainen) tai täysin ontto (putkimainen). Asennuksen aikana ontto osa rullaa ulospäin, jolloin syntyy toinen pää, joka puristaa materiaalit yhteen.

Messinkimateriaali lisää kolme etua, joita teräs, alumiini ja ruostumaton teräs eivät sovi yhteen:

Johtavuus:28 % IACS — riittää sähköliittimiin ja maadoituspisteisiin

Estetiikka:Luonnollinen lämmin kultaväri, joka kehittää täyteläisen patinan tai voidaan lakata säilyttääkseen kirkkaana

Koneistettavuus:Erinomainen muovattavuus ohuiden seinien valssaamiseen halkeilematta

Puoliputkimainen vs. täysputkimainen – mikä kokoonpano?

Meidän sääntömme:Valitse puoliputkimainen, kun liitos kantaa kevyttä tai kohtalaista kuormitusta tai vaatii sähköistä jatkuvuutta. Valitse täysputki puhtaasti koristeellisiin kiinnikkeisiin tai erittäin pehmeisiin materiaaleihin, joissa minimaalinen säätövoima on välttämätöntä.

Materiaaliluokka - C2680 keltainen messinki

Nuote Metalsilla valmistamme messingisiä putkimaisia ​​niitit yksinomaan C2680 keltaisesta messingistä. Tämä metalliseos tarjoaa optimaalisen tasapainon taipuisuuden, lujuuden ja kustannusten välillä.

C2680 tarjoaa hyvän työstettävyyden, erinomaiset kylmämuovausominaisuudet ja kestää sinkinpoistoa paremmin kuin vähäkupariset messingit.

Tekniset tiedot – Varren halkaisija ja pituus

Kaksi kriittistä ulottuvuuttamessinkiputkimaiset niititovat varren halkaisija ja piipun pituus. Alla on vakiovalikoimamme.

Vakiokokoalue

Toleranssit

Kaksi hakemusta tehtaalta

Sähköiset liitinlohkot (puoliputkimainen, 3 mm:n varsi)

Ongelma: Teollisuuden riviliittimien valmistaja tarvitsi johtavan juotettavan kiinnikkeen johtojen liittämiseen lohkoon. Ruuvit löystyneet tärinän vaikutuksesta; push-on liittimet syöpyneet. Liitos vaati sekä mekaanista lujuutta että sähköistä jatkuvuutta.

Ratkaisumme: Toimitimme tinattuja C2680 messinkisiä puoliputkiniittejä 3 mm varrella ja 5 mm piipun pituudella. Tinapinnoitus varmisti erinomaisen juotettavuuden ja esti pinnan hapettumisen. Puoliputkimainen rakenne asetettiin pienellä voimalla, ja ontto häntä kierrettiin lankakorvan yli pysyvän mekaanisen ja sähköisen liitoksen luomiseksi.

Tulos: Asiakas poisti toissijaisen ruuvin ja lyhensi kokoonpanoaikaa 15 sekuntia riviliitintä kohti. Kosketinvastus mitattuna alle 0,5 mΩ 1 000 lämpösyklin jälkeen.

Ensiluokkaiset nahkavyöt (täysputkimainen, 4 mm varsi)

Ongelma: Eurooppalainen nahkatavaramerkki tarvitsi koristeellisen, korroosionkestävän niitin hihnan rakentamiseen. Nahka oli 3,5 mm paksua kasviparkittua nahkaa. Kiinteät niitit halkeilevat nahkaa; teräsniitit tummuivat ja tahrasivat nahkaa.

Ratkaisumme: Toimitimme lakatut C2680 messingiset täysputkiniitit 4 mm varrella ja 8 mm piipun pituudella. Lakka esti tummumista ja säilytti kirkkaan kultaisen viimeistelyn. Täysi putkimainen muotoilusarja minimaalisella voimalla eliminoi halkeilun kokonaan. Messingin väri sopi täydellisesti vyön solkien kanssa.

Tulos: Hylkäysprosentti laski 2,5 prosentista alle 0,2 prosenttiin. Brändi on käyttänyt näitä niittejä yli kolmen vuoden ajan ilman valituksia.

Saatavilla viimeistelyjä messinkiputkimaisille niiteille

Kaikki pinnat ovat RoHS-yhteensopivia.

Messinkiputkiniitit – UKK

Kysymys 1: Mitä eroa on messinkiputkimaisilla niiteillä ja messingisilla puoliputkimaisilla niiteillä?

V: Ero on onton osan syvyydessä. Amessinki putkimainen niitti(kutsutaan myös täysputkimaiseksi) on ontto koko varrelta. Messingin puoliputkimaisessa niitissä on ontto ontelo, joka ulottuu vain 45–55 % varren pituudesta hännästä; loppuosa on kiinteä. Puoliputkimaiset niitit tarjoavat suuremman leikkauslujuuden (80–90 % kiinteästä aineesta) ja soveltuvat sähköliittimiin ja kevyisiin rakenneliitoksiin. Täysputkimaiset niitit antavat alhaisemman lujuuden (60–70 % kiinteästä aineesta), mutta vaativat vielä vähemmän säätövoimaa, joten ne ovat ihanteellisia koristekiinnikkeille ja pehmeille materiaaleille. Nuote Metalsilla valmistamme molemmat kokoonpanot C2680 messingistä. Kerro meille hakemuksesi, niin suosittelemme sinulle sopivaa.

Q2: Voidaanko messinkiputkimaisia ​​niittejä käyttää sähkömaadoitukseen?

Kyllä. Messingin IACS-sähkönjohtavuus on noin 28 %, mikä riittää moniin maadoitus-, liitin- ja pienvirtasovelluksiin. Suuremman virtakapasiteetin saamiseksi harkitse kupariputkimaisia ​​niittejä (100 % IACS). Käytettäessä messinkisiä putkimaisia ​​niittejä sähköliitäntöihin suosittelemme tinattuja viimeistelyjä, jotta kontaktivastus pysyy alhaisena ajan mittaan ja pinnan hapettumisen estäminen. Ontto häntä voidaan kiertää langan tai liitinkorvan ympärille pysyvän mekaanisen ja sähköisen liitoksen luomiseksi. Nuote Metalsilla toimitamme tinattuja messinkiputkimaisia ​​niittejä erityisesti piirilevyliittimiin, maadoitusnastoihin ja kytkinkoskettimiin.

Q3: Mikä on Nuote Metalsin messinkiputkiniittien MOQ ja toimitusaika?

V: Normaali MOQ on 20 000 kappaletta varastokokoille. Ensitilauksille tai näyteajoille hyväksymme pienempiä määriä. Tarjoamme ilmaisia ​​näytteitä varastossa oleville kokoille – maksat vain kuriirimaksun. Toimitusaika: 3–5 päivää varastokokoille; 15–25 päivää ei-standardikokoisille (mukaan lukien mukautetut työkalut). Jokainen erä sisältää materiaalitodistuksen ja mittatarkastusraportin. Olemme toimittaneetmessinkiputkimaiset niititasiakkaille yli 70 maassa. ISO 9001:2015 sertifioitu.
