Kuinka valitset oikeat silmukat sovelluksiin PCB:stä nahkatavaroihin?

Silmukat vs. läpiviennit – ero, joka määrittää suorituskyvyn

Näitä kahta termiä käytetään usein vaihtokelpoisina. Ne eivät ole sama tuote. Väärän määrittäminen johtaa joko ylisuunnitteluun tai ennenaikaiseen epäonnistumiseen.

Rakenteellinen vertailu

Käytännön sääntö tuotantolattialtamme: jos materiaali on suhteellisen ohutta ja kuormitus on kevyttä kohtalaiseen, käytä silmukkaa. Jos materiaali on raskasta kangasta, vinyyliä tai kantavaa pressua, käytä läpivientiä. Kaikessa siltä väliltä päätetään yleensä laipan esteettisyydestä ja reiän koosta.

Materiaalin valinta – Silmukan sovittaminen ympäristöön

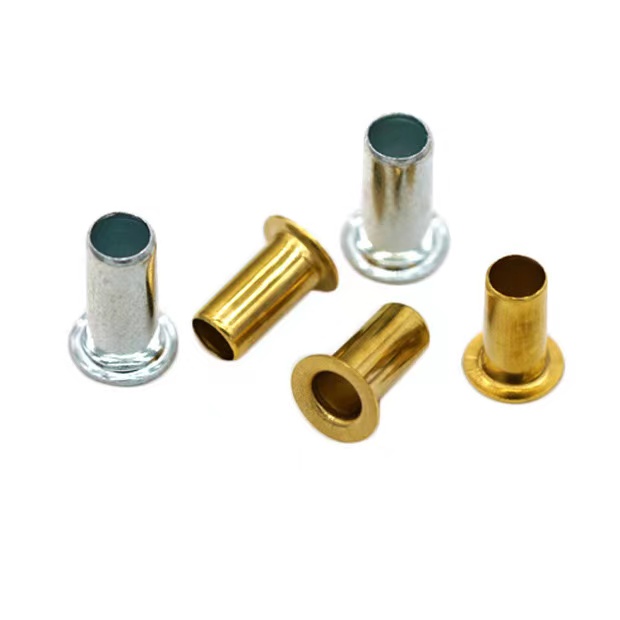

Nuote Metalsillasilmukatvalmistetaan viidestä materiaalista. Jokainen ratkaisee eri ongelman.

Materiaalin vertailu

Valintalogiikkamme:Messinki elektroniikkaan, jossa johtavuudella ja ulkonäöllä on merkitystä. Ruostumaton teräs meri- ja kemiallisiin ympäristöihin. Alumiini, kun paino on rajoitus. Kupari vain silloin, kun maksimijohtavuudesta ei voida neuvotella. Terästä, kun hinta hallitsee ja ympäristö on kuiva.

Kaksi hakemusta tietueistamme

PCB-läpireiän vahvistus (messinki, litteä laippa)

Ongelma:Teollisuusohjauskortteja valmistava elektroniikkavalmistaja koki kuparityynyn nostamisen läpimenevien reikien ympäriltä lämpökierron jälkeen. Reiät käytettiin muuntajan ja liittimen jalkoihin ja asennuksesta aiheutuva mekaaninen rasitus siirtyi suoraan juotosliitokseen.

Ratkaisumme:Toimitimmemessinkisilmukatlitteillä laipoilla, ulkohalkaisija 2,4 mm, piipun pituus 4 mm. Thesilmukattyönnettiin pinnoitettuihin läpimeneviin reikiin ja rullattiin mekaanisen holkin luomiseksi. Messinkirunko absorboi kokoonpanorasitusta ja suojeli kuparifoliota kuoriutumiselta. Sisähalkaisija määriteltiin 0,05 mm suurempi kuin komponenttijohdin, jotta se olisi helppo asentaa ilman välystä.

Tulos:Pehmusteen nostovirheet putosivat nollaan 12 kuukauden tuotannon aikana. Valmistaja lisäsi silmukan suunnittelustandardiinsa kaikille raskaiden komponenttien läpivientirei'ille.

Kannettavan äänilaitteen saranakokoonpano (nikkelipinnoitettu messinki, valssattu laippa)

Ongelma:Kannettavien Bluetooth-kaiuttimien valmistaja tarvitsi kestävän, matalaprofiilisen kääntöpisteen taitettavalle jalustalle. Kotelo oli ABS-muovia, paksuus 1,8 mm. Alkuperäisessä suunnittelussa käytettiin pientä terästappia, joka oli puristettu muoviseen ulokkeeseen, mutta nasta murtui pudotustestin aikana ja tappi syöpyi kosteassa ympäristössä.

Ratkaisumme:Toimitimme niklattuinamessinkisilmukatvalssatulla laipalla, sisähalkaisija 2,0 mm, piipun pituus 3,5 mm. Silmukka asetettiin muovikoteloon toimimaan vahvistettuna laakeripinnana saranatapille. Rullattu laippa tarjosi sileän, matalaprofiilisen pinnan, joka ei häirinnyt taittotoimintoa. Nikkelipinnoitus esti korroosiota ja vastasi kaiuttimen metallista viimeistelyä.

Tulos:Pudotuskoe läpäistiin 1,5 metrin korkeudelta betoniin ilman kohoumahalkeilua. 18 kuukauden tuotannon jälkeen saranakokoonpanossa ei ole kulumista tai korroosiota. Asiakas poisti terästapin kokonaan ja käyttää nyt silmukkaa sekä vahvistus- että tukipintana.

Tekniset tiedot – mitä meillä on

Piirilevysovelluksissa voimme pitää varren halkaisijan ±0,02 mm:ssä, kun komponenttien johdon toleranssi sitä vaatii.

Silmukat – FAQ

K1: Milloin minun pitäisi käyttää silmukkaa läpivientien sijaan?

V: Käytä silmukkaa, kun materiaali on suhteellisen ohutta, kuormitus on kevyttä tai kohtalaista ja halutaan matalaprofiilinen viimeistely. Silmukat ovat yksiosaisia ​​kiinnikkeitä, joiden laipan ja reiän välinen suhde on pienempi, joten ne sopivat vaatteisiin, nahkatavaroihin, jalkineisiin, elektroniikkaan ja paperituotteisiin. Käytä läpivientiä, kun materiaali on raskasta kangasta, vinyyliä tai kantavaa pressua ja reikä on suurempi kuin noin 12 mm. Läpiviennit ovat kaksiosaisia ​​(runko ja aluslevy) ja ne tarjoavat enemmän vahvistusta vaativiin sovelluksiin. Jos materiaalisi on alle 3 mm paksu ja reikä alle 12 mm, silmukka on lähes aina oikea valinta.

Q2: Mitkä toleranssit ovat tärkeimpiä PCB-silmukoille?

V: Kaksi toleranssia ovat kriittisiä. Ensinnäkin silmukan sisähalkaisija on mitoitettava komponentin johtimen mukaan – tyypillisesti 0,05–0,20 mm suurempi kuin johdon halkaisija, jotta se voidaan asentaa ilman sitomista. Toiseksi ulkohalkaisijan tulee sopia levyn välysreikään, joka on yleensä 0,03–0,10 mm suurempi kuin silmukan ulkohalkaisija. Jos silmukka on liian löysällä laudassa, se ei tartu; jos se on liian tiukka, se voi halkeilla levyä tai vääntyä työntämisen aikana. Tärkeää läpimenevää vahvistusta varten määritä nämä mitat selkeästi sen sijaan, että luottaisit kaupan kokoihin.

Q3: Voidaanko silmukoita käyttää ulko- tai merisovelluksissa?

Kyllä, oikealla materiaalilla.Ruostumattomasta teräksestä valmistetut silmukat(304 yleiseen ulkokäyttöön, 316 suolaveteen ja klorideihin) tarjoavat parhaan korroosionkestävyyden. 5056 alumiinisilmukat tarjoavat hyvän meritason korroosionkestävyyden pienemmällä painolla. Messinki toimii hyvin makeassa vedessä ja miedoissa olosuhteissa, mutta sinkki voi hävitä jatkuvassa suolasuihkussa. Kupari muodostaa suojaavan patinan ja sopii katto- ja perintötöihin. Teräs on pinnoitettava, eikä sitä suositella pitkäaikaiseen kosteusaltistukseen. Määritä rannikko- tai merikangaskokoonpanoille 316 ruostumaton teräs tai 5056 alumiini.

Q4: Mikä on Nuote Metalsin silmukoiden MOQ ja toimitusaika?

V: Normaali MOQ on 20 000 kappaletta varastokokoille. Ensitilauksille tai näyteajoille hyväksymme pienempiä määriä – jopa 5 000 kappaletta. Tarjoamme ilmaisia ​​näytteitä varastossa oleville kokoille; maksat vain kuriirimaksun. Toimitusaika: 3–5 päivää varastokokoille; 15–20 päivää ei-standardikokoisille, mukaan lukien mukautetut työkalut. Jokainen erä sisältää materiaalitodistuksen, mittatarkastusraportin ja RoHS-ilmoituksen. Olemme toimittaneetsilmukatasiakkaille yli 40 maassa. ISO 9001:2015 sertifioitu.
