Ovatko alumiiniputkimaiset niitit puuttuva osa kevyestä kokoonpanostrategiastasi?

Painonpudotus ei ole enää pelkkä ilmailun pakkomielle. Sähköajoneuvot, kannettava elektroniikka ja jopa urheiluvälinevalmistajat tutkivat jokaista grammaa. kloNuote metallit, olemme seuranneet, että insinöörit määrittelevät teräksisiä tai umpialumiinisia niittejä tottumuksesta – kun taas täysin ontto alumiiniputkimainen niitti tekisi työn paremmin, nopeammin ja kevyemmin.

Tässä artikkelissa käydään läpi mitäalumiiniset putkimaiset niitittodellisuudessa ovat, missä ne ovat tehokkaampia kuin raskaammat vaihtoehdot, ja kuinka voit hyväksyä ne tuotantolinjallesi.

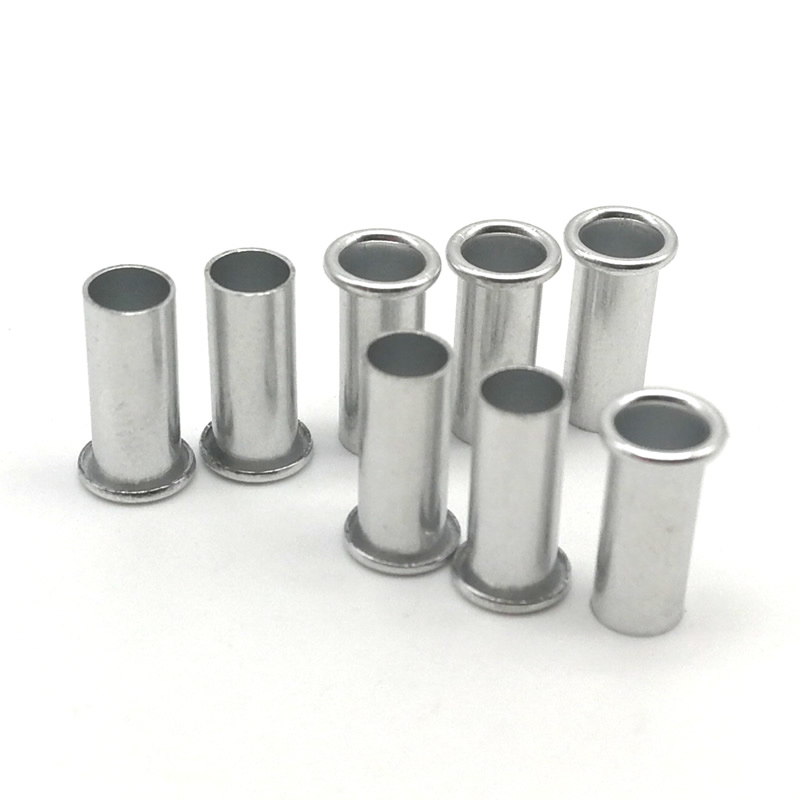

Mikä tarkalleen on alumiiniputkimainen niitti?

Toisin kuinkiinteät niitit(100 % materiaalia) taipuoliputkimaiset niitit(osittain ontto), alumiiniputkimaisessa niitissä on varsi, joka on ontto pyrstöstä päähän asti. Seinämän paksuus on tyypillisesti 0,20–0,35 mm. Asennuksen aikana tämä ohut seinämä vierii ulospäin erittäin pienellä voimalla luoden puhtaan, yhtenäisen toissijaisen pään.

Ajattele sitä metalliputkena, jossa on valmiiksi muotoiltu korkki. Ontto keskiosa tarkoittaa vähemmän materiaalia, vähemmän painoa ja vähemmän kovettumisenergiaa.

Nuote metallitilla valmistamme alumiiniputkimaisia ​​niittejä kolmesta yleisestä seoksesta: 1100 (pehmeä, koristeellinen), 5056 (merikäyttöinen, korroosionkestävä) ja 6061 (yleiskäyttö). Alla olevassa taulukossa on yhteenveto niiden eroista.

80 %:lle asiakkaista 5056 alumiiniputken niitit ovat oikea vastaus.

Kolme todellisen maailman skenaariota, joissa alumiiniputkimaiset niitit toimivat erinomaisesti

Emme puhu teoreettisista eduista. Tässä on todellisia sovelluksia, joihin asiakkaat vaihtoivatalumiiniset putkimaiset niititja nähtiin mitattavissa olevia parannuksia.

Kannettava elektroniikka – poistaa halkeilua ja painoa

Eräs lääkinnällisten laitteiden valmistaja käytti kiinteitä alumiininiitejä kiinnittääkseen sisäiset kiinnikkeet ohueen magnesiumkoteloon. Kiinnitysvoima mursi 1,5 % koteloista – kallis romumäärä. Nuote Metals toimitti 5056 alumiiniputkimaista niittiä 3 mm:n varrella. Kiinnitysvoima putosi lähes puoleen, halkeamat hävisivät ja jokainen laite pudotti 1,2 grammaa kiinnikkeiden painoa. Yli 500 000 yksikön ajo on yli puoli tonnia painosäästöä.

Autojen sisäverhoilu – suuri nopeus, alhainen voima

Autoteollisuuden ykköstason toimittaja tarvitsi kangasverhoilun kiinnittämistä muovisiin ovipaneeleihin – 800 000 kokoonpanoa vuodessa. Teräksiset puoliputkiniitit olivat ylimääriteltyjä: verhoilu ei kantanut lähes lainkaan kuormaa. Vaihtaminen 6061 alumiiniputkimaisiin niitteihin lyhensi puristusjakson aikaa 35 % ja poisti ruostetahrat vaaleasta kankaasta. Myös niittikohtainen hinta laski 40 %.

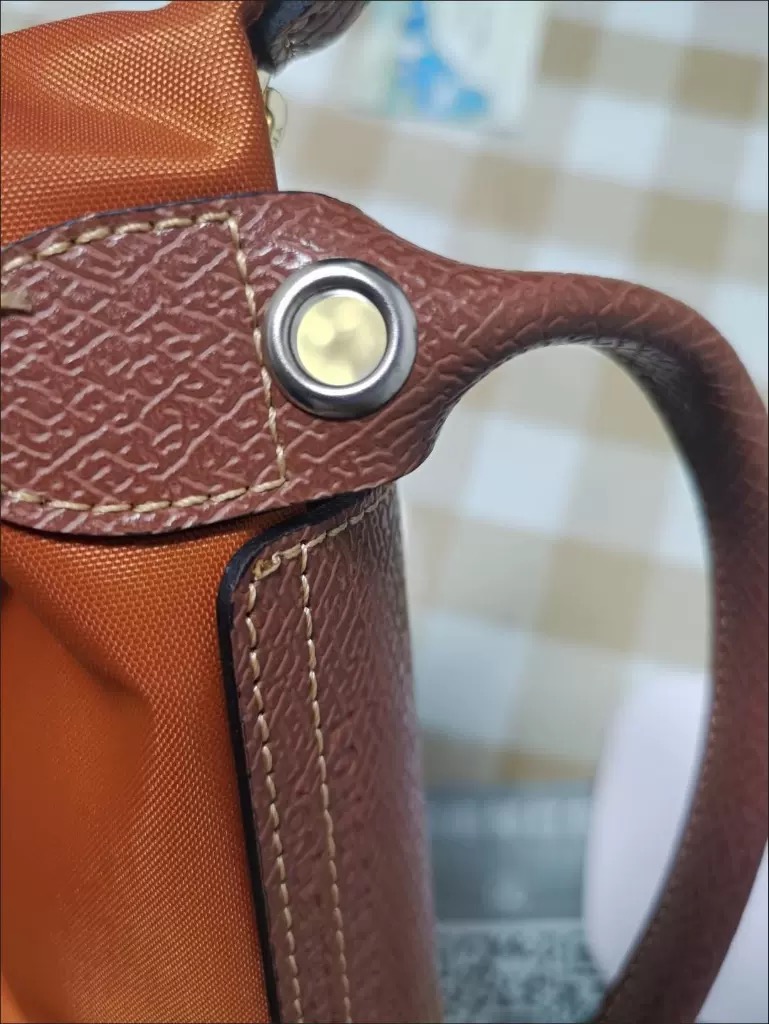

Nahkatavarat ja reput – ei murskaantumista, ei ruostetta

Eräs reppumerkki halusi kevyen, ruostumattoman niitin hihnan kiinnittämiseen. Teräsputkimaiset niitit, jotka ovat syöpyneet ulkokäytön jälkeen; kiinteät alumiininiitit vaativat liikaa voimaa ja murskasivat nailonnauhan. Nuote Metals suositteli 5056 alumiiniputkimaisia ​​niittejä kirkkaalla eloksoidulla viimeistelyllä. Niitit kiinnittyivät siististi 3 mm nauhan ja 2 mm nahkan läpi, eivät lisänneet lähes lainkaan painoa ja ovat osoittaneet nollakorroosiota kahden vuoden kenttäkäytön jälkeen.

Tekniset parametrit, joita voit todella käyttää

Ei epämääräisiä markkinointiväitteitä. Tässä ovat numerot, joiden kanssa työskentelemme päivittäin Nuote Metalsissa.

Mitta-alue ja toleranssit

• Varren ulkohalkaisija: 1,6–8 mm (±0,05 mm)
• Seinän paksuus: 0,20–0,40 mm (±0,03 mm)
• Laipan halkaisija: 3 mm - 16 mm (±0,10 mm)
• Kokonaispituus: 2,5–12 mm (±0,10 mm)

Jos varren halkaisija on alle 2 mm, suosittelemme yleensä puoliputkimaista - seinämä tulee liian ohueksi muodostaakseen luotettavaa.

Asennus – mikä toimii ja mikä ei

Koska seinä on ohut, alumiiniputkimaisten niittien kiinnittäminen eroaa umpi- tai puoliputkiniittien kiinnittämisestä.

Kriittiset menestystekijät

• Reiän halkaisija: Varren ulkohalkaisija + 0,05 - 0,10 mm. Liian tiukka ja seinä solki. Liian löysä ja kihara on epätasainen.
• Purseenpoisto: välttämätön. Kohotettu purse halkaisee ohuen seinän.
• Alasinprofiili: Käytä matalakoveraa alasinta. Tasainen alasin murskaa kiharan.
• Veto: Yksi, kiinteä veto. Älä koskaan lyö samaa niittiä uudelleen – alumiini kovettuu ja halkeilee.

Suositeltu säätövoima (5056 metalliseos, 2–3 mm pino)

Alla oleva taulukko näyttää tyypilliset voimaalueet tavallisille varren halkaisijoille.

Nämä voimat ovat noin puolet siitä, mitä halkaisijaltaan samanlainen kiinteä alumiininiitti vaatisi.

Laatu ja dokumentaatio – mitä tarjoamme

Nuote metallit toimii ISO 9001:2015 -standardin mukaisesti. Jokainen eräalumiiniset putkimaiset niititsisältää eränumeron, joka juontaa juurensa raaka-ainetehtaan sertifikaattiin, tuotantopuristin lokiin ja lopputarkastusraporttiin. Suoritamme AQL-näytteenoton ISO 2859 -standardin mukaisesti – kriittiset mitat 1,0, pääasiallinen 2,5, sivu 4,0.

Tarjoamme myös RoHS-ilmoitukset kaikille pintakäsittelyille (mylly, kirkas anodisoitu, kulta/musta anodisoitu, kromaattikonversio) ilman lisämaksua.

Missä alumiiniputkiniitit eivät ole oikea valinta

Haluamme, että määrität oikein, et vain osta meiltä. Älä käytä alumiiniputkimaisia ​​niittejä, kun:

• Liitos näkee yli 50 N leikkausvoimaa (noin 5 kg staattista kuormaa)
• Materiaalipinon kokonaispaksuus ylittää 4 mm
• Ympäristö sisältää jatkuvan suolaveteen upottamisen (käytä sen sijaan ruostumattomasta teräksestä valmistettua 316-putkia)
• Tarvitset erittäin lujan rakenneliitoksen (käytä kiinteää tai puoliputkimaista)

Näitä tapauksia varten Nuote Metals valmistaa umpi- ja puoliputkiniittejä alumiinista, teräksestä, ruostumattomasta teräksestä, messingistä ja kuparista. Kerromme sinulle rehellisesti, mikä tyyppi sopii hakemukseesi.

Näytesarjan käytön aloittaminen

Nopein tapa vahvistaaalumiiniset putkimaiset niititkokoonpanosi on testata niitä. Nuote Metals tarjoaa ilmaisia ​​näytteitä varastossa olevista kooista – maksat vain kuriirimaksun. Ilmoita materiaalipinon paksuus ja haluttu varren halkaisija, niin laskemme suositellun piipun pituuden ja lähetämme sinulle kolme vierekkäistä pituutta testattavaksi.

Ota yhteyttä pinon paksuuden, ympäristön ja vuosivolyymin tiedoksi. Vastaamme yhden arkipäivän kuluessa tietyn metalliseos- ja viimeistelysuosituksen, tekniset tiedot ja esimerkkitarjouksen.
