Miksi puoliputkimaiset niitit parantavat liitoksen luotettavuutta?

Artikkelin tiivistelmä: Puoliputkimaiset niititovat hyvä kiinnitys, kun tarvitset toistettavaa lujuutta, puhdasta ulkonäköä ja nopeaa kokoonpanoa – ilman pulttien määrää tai löysyyttä, jota voi tapahtua huonossa ruuvivalinnassa. Tässä perusteellisessa oppaassa kerrotaan, miten puoliputkimaiset niitit toimivat, yleisimmät asiakkaiden kipukohdat, jotka ne ratkaisevat (löysät liitokset, halkeilevat muovit, korroosio, epäjohdonmukainen kiinnitys) ja käytännön suunnittelusäännöt, joiden avulla tuotteesi läpäisee tarkastuksen ja kestää pidempään. Löydät myös valintalistat, vertailutaulukot, asennusvinkit ja usein kysytyt kysymykset, joiden avulla voit määrittää oikean niitin luotettavasti.

Yleiskuvaus yhdellä silmäyksellä

• Perusasiat:Mitä puoliputkimaiset niitit ovat ja miten ne muodostavat liitoksen.
• Kipukohdat:Yleisiä vikoja todellisissa tuotteissa ja korjauksia.
• Valinta:Koko, pitoalue, pään tyyli, materiaali ja viimeistely.
• Käsitellä:Reikien mitoitus, työkalut, säätövoima ja tasaisuus.
• Laatu:Tarkasta tuotteet, jotka pysäyttävät viat ennen toimitusta.
• Päätös:Milloin käyttää toista kiinnitintä sen sijaan.
• Hankinta:Mitä kysyä toimittajalta vakauden ja kyvyn osoittamiseksi?

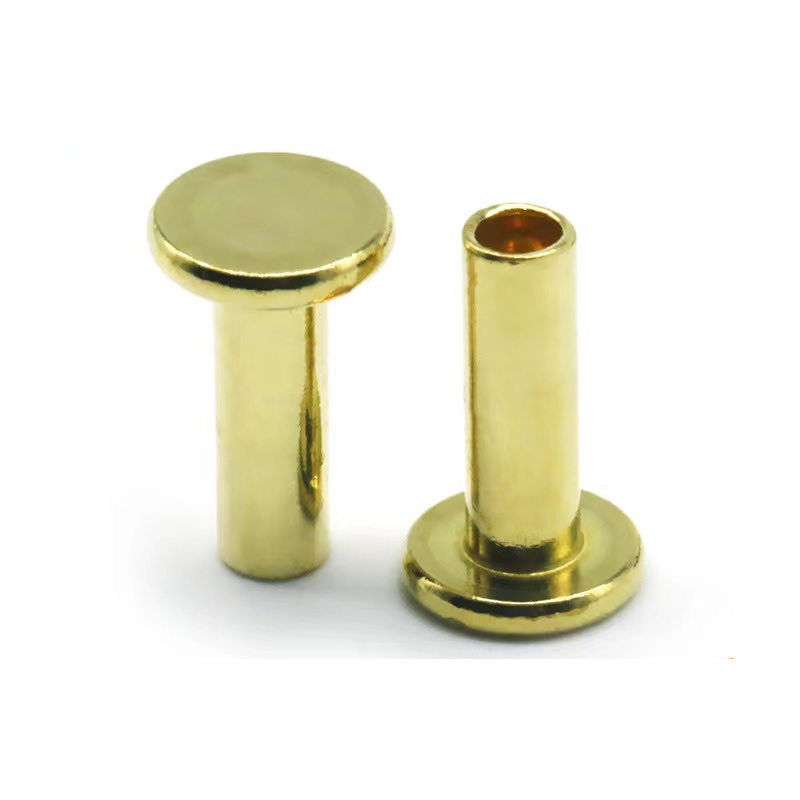

Mitä ovat puoliputkimaiset niitit

Puoliputkiniitit ovat niittejä, joiden takapäässä on osittain ontto varsi. Tämä pieni onkalo ei ole kosmeettinen yksityiskohta – sen vuoksi nämä niitit kiinnittyvät nopeasti ja johdonmukaisesti. Asennuksen aikana säätötyökalu rullaa tai leventää onttoa päätä ulospäin muodostaen toisen "pään" (kutsutaan usein kiristykseksi), joka puristaa osat yhteen.

Koska metallia on siirrettävä vähemmän kuin umpiniitillä, puoliputkimaiset niitit vaativat yleensä pienemmän säätövoiman ja ne voidaan asentaa suurella nopeudella. Tämä tekee niistä vahvan vastineen tuotantolinjoille, joissa syklin kesto, toistettavuus ja puhdas viimeistely ovat tärkeitä.

• Keskeinen idea:Ontto häntä auttaa hallitsemaan muodonmuutoksia, mikä johtaa vakaaseen puristusmuodostukseen.
• Tyypilliset käyttötarkoitukset:Saranat, salvat, pienet mekanismit, kodinkoneet, autojen sisätilat, elektroniikkakotelot, nahkatavarat ja kevyet kokoonpanot.
• Missä ne loistavat:Kun haluat vahvan leikkaustehon, siistin ulkonäön ja tehokkaan tuotannon.

Asiakkaan kipupisteet ja miten puoliputkimaiset niitit ratkaisevat ne

Useimmat ostajat eivät herää innoissaan "valitsemaan niitit". He valitsevat ne, koska jokin sattuu: kokoonpano on hidasta, osat löystyvät kentällä, muovi halkeilee, korroosiota ilmaantuu tai laatu vaihtelee erästä toiseen. Näin puoliputkiniitit käsittelevät yleisimmät päänsäryt.

• Kipukohta 1: Ruuvit löystyvät ajan myötä (värähtely, pyöräily, käsittely).
  Puoliputkimaiset niitit muodostavat pysyvän mekaanisen liitoksen. Oikein asetettuna langan perääntymisen riskiä ei ole, ja tärinänkestävyys paranee turvautumatta kemiallisiin kierrelukkoihin.
• Kipu 2: Kokoamisnopeus on liian hidas tai työvoimakustannukset nousevat.
  Niittaus voidaan automatisoida ja standardoida. Oikealla työkaluilla ja reiän ohjauksella prosessista tulee "paikka + asetus", mikä vähentää käyttäjän vaihtelua.
• Kipukohta 3: Kosmeettiset ongelmat (naarmut, iskevät päät, epätasainen kiinnitys).

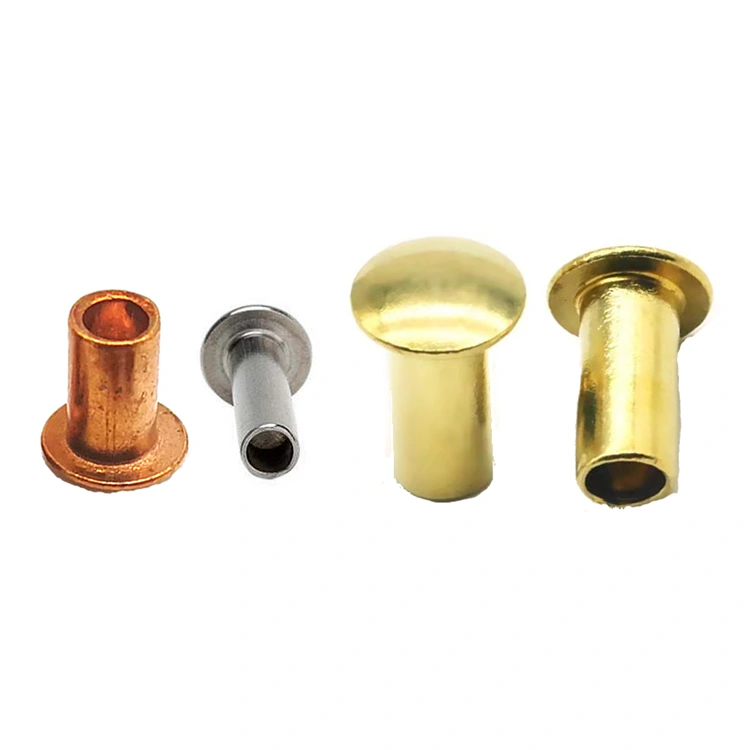

  Useita päätyylejä (pyöreä, litteä, upotettu, ristikkomainen profiili) voidaan valita vastaamaan ulkonäkötavoitteita. Tasainen puristusgeometria parantaa myös havaittua laatua.
• Kipukohta 4: Murtuneet muovit tai vääntyneet ohuet levyt.
  Koska puoliputkimaiset niitit tarvitsevat vähemmän voimaa kuin kiinteät niitit, ne voivat olla ystävällisempiä muoveille ja ohuille metalleille – varsinkin kun ne yhdistetään aluslevyjen, holkkien tai ohjattujen laippausasetusten kanssa.
• Kipukohta 5: Korroosio ja värjäytyminen todellisissa ympäristöissä.
  Materiaalin ja viimeistelyn valinta on tärkeä vipu: ruostumattomat vaihtoehdot, pinnoitettu teräs tai alumiini/messinki valinnat voidaan kohdistaa kosteuden, suolaaltistuksen, galvaanisten ongelmien ja ulkonäkötarpeiden mukaan.
• Pain kohta 6: Epävakaa laatu toimittajien tai erien välillä.
  Niitit näyttävät yksinkertaisilta, mutta johdonmukaisuus riippuu langan laadusta, muovaustarkkuudesta, lämpökäsittelystä (käytettäessä), pinnoituksen hallinnasta ja mittojen tarkastuksesta. Prosessin hallinnan ja jäljitettävyyden omaava toimittaja vähentää yllätyksiä.

Kuinka valita oikeat puoliputkimaiset niitit

"Paras" niitti on se, joka sopii yhteiseen suunnitteluun ja tuotantotodellisuuteen. Käytä alla olevaa tarkistuslistaa välttääksesi klassisen virheen: valitse pelkkä halkaisija ja huomaa myöhemmin, että kiinnitys on epäjohdonmukainen tai liitos tuntuu löysältä.

• 1) Määrittele yhteinen tavoite:Onko tämä lähinnä leikkausvastus, kääntöliike, ulosvetovastus tai ulkonäkö? Saranatappi käyttäytyy eri tavalla kuin jäykkä kannatin.
• 2) Vahvista materiaalin kokonaispaksuus (kahva):Lisää kaikki kerrokset, jotka niitti puristaa, mukaan lukien kaikki aluslevyt tai holkit.
• 3) Valitse halkaisija:Suuremmat halkaisijat parantavat yleensä leikkauslujuutta ja laakerialuetta, mutta vaativat suurempia reikiä ja voivat lisätä näkyvän pään kokoa.
• 4) Aseta varren pituus:Pituuden on mahdollistettava asianmukainen puristinmuodostus – liian lyhyt aiheuttaa heikon välähdyksen; liian pitkä voi rypistyä tai luoda teräviä reunoja.
• 5) Valitse pään tyyli:Vastaa ulkonäkö- ja välitarpeisiin. Jos tasaisilla pinnoilla on merkitystä, harkitse upotettuja malleja (ja varmista, että materiaalisi tukee sitä).
• 6) Valitse materiaali ja viimeistely:Tasapainottaa lujuus, korroosionkestävyys, galvaaninen yhteensopivuus, hinta ja estetiikka.
• 7) Sovita työkalut ja prosessi:Käytettävissäsi oleva niittausmenetelmä (orbitaalinen, radiaalinen, isku, rullasarja) vaikuttaa siihen, mitkä mitat ja materiaalit toimivat parhaiten.

Suunnittelun ja asennuksen parhaat käytännöt

Niittiliitos on vain niin hyvä kuin sitä ympäröivä järjestelmä: reiän koko, pino, työkalut ja prosessin ohjaus. Jos haluat vähemmän hylkäyksiä ja vähemmän palautuksia, nämä käytännölliset säännöt tekevät raskaan noston.

• Ohjaa reiän halkaisijaa ja pyöreyttä.Ylisuuret tai epäpyöreät reiät ovat suurin syy heilumiseen ja epäjohdonmukaiseen kiinnittymiseen. Käsittele reiän laatua kriittisenä ulottuvuutena, ei jälkikäteen.
• Kunnioita pitoaluetta.Jos pinon paksuus vaihtelee, määritä niitin pituus, joka muodostaa edelleen kiinteän kosketuksen ohuimmassa pinossa. Jos pino on paksumpi, harkitse eri pituutta tai ohjattua holkkia.
• Valitse oikea asetustapa.Orbitaalinen tai radiaalinen niittaus tuottaa usein tasaisemman, kontrolloidumman muotoilun kuin kova iskusarja, mikä voi olla hyödyllistä kosmeettisille osille ja muoveille.
• Estä aineelliset vahingot.Käytä muovi- tai ohutlevykokoonpanoissa taustalevyjä, holkkeja tai leveneviä profiileja, jotka jakavat kuorman ja vähentävät jännityksen keskittymistä.
• Suunniteltu liikkumaan tarvittaessa.Jos niitti toimii nivelenä (kuten sarana), kohteena on ohjattu kierto – ei maksimipuristin. Holkit tai välikappaleet auttavat säilyttämään sujuvan liikkeen ilman sitomista.
• Vältä teräviä puristusreunoja.Huonosti muotoillut häntät voivat aiheuttaa purseita, jotka leikkaavat käsiä, takertuvat kankaisiin tai häiritsevät viereisiä osia. Työkalujen geometrialla on väliä.

Nopea "spec-to-production" -tarkistuslista:

• Vahvista pinon paksuusalue (min/nimellinen/max).
• Lukitusreiän toleranssi ja pinnan viimeistelytavoitteet.
• Määrittele pään tyyli ja ulkonäkövaatimukset.
• Päätä materiaali + viimeistely ympäristöaltistuksen perusteella.
• Vahvista kiinnitysmitat ensimmäisen artikkelin näytteillä.
• Dokumentoi asetusprosessi (työkalu, voima, työkierto, tarkastuspisteet).

Laatutarkistukset, jotka estävät kenttävirheitä

Ostajat syyttävät usein "huonoja niittejä", kun todellinen syyllinen on hallitsematon vaihtelu – langan kovuuden vaihtelut, pinnoitteen paksuuden poikkeamat tai puristusgeometriaa ei mitata. Yksinkertainen, toistettava tarkastussuunnitelma vähentää merkittävästi riskiä.

• Mittatarkastus:Varren halkaisijan, pituuden, pään halkaisijan/korkeuden ja onton syvyyden tulee vastata vaatimuksia. Tasainen ontto geometria tukee johdonmukaista puristusmuodostusta.
• Lopputarkastus:Etsi hilseilyä, värimuutoksia tai epätasaista pinnoitetta, joka voi laukaista korroosion tai kosmeettisen hylkimisen.
• Asetuksen vahvistus:Mittaa pidikkeen halkaisija ja kiinnityskorkeus asennuksen jälkeen. Nämä kaksi numeroa ennustavat usein nivelten suorituskyvyn paremmin kuin "se tuntuu kireältä".
• Mekaaniset tarkastukset:Suorita kriittisten osien leikkaus/vetotestit kootuille näytteille. Ajan myötä trendaavat tulokset huomaavat ajautumisen aikaisin.
• Jäljitettävyys:Erän seuranta auttaa eristämään ongelmat nopeasti sen sijaan, että yksi vika muuttuisi täydelliseksi tuotannon pysäyttämiseksi.

Jos tuotteesi on asiakkaalle suunnattu, harkitse ylimääräistä "ulkonäköstandardia" niitatuille alueille: hyväksyttävät pään jäljet, sallitut työkalun rengaskuviot ja sallittu viimeistelyvaihtelu. Tämä estää subjektiiviset erimielisyydet lopputarkastuksessa.

Milloin vaihtoehtoja kannattaa harkita

Puoliputkimaiset niitit ovat erinomaisia, mutta ne eivät ole yleinen vastaus. Jos tiimilläsi on vaikeuksia, se voi johtua siitä, että liitosvaatimus ei vastaa pysyvää puristettua kiinnikettä.

• Valitse ruuvit/pultitjos tarvitset huollettavuutta, toistuvaa purkamista tai säädettävää puristusvoimaa.
• Valitse sokeat niititjos sinulla on pääsy vain yhdeltä puolelta.
• Valitse kiinteät niititjos liitos on raskas ja voit tukea suurempaa säätövoimaa vankilla työkaluilla ja materiaaleilla.
• Harkitse liimaa + niittiäjoissakin malleissa, joissa tarvitaan tiivistystä, tärinänvaimennusta tai kuorman jakautumista – kun niitti tarjoaa välitöntä käsittelyvoimaa.

Työskentely luotettavan niittitoimittajan kanssa

Tässä on osa, joka säästää sinut "vaihdoimme toimittajaa ja kaikki alkoi epäonnistua". Luotettava toimittaja ei myy vain osaa; ne ylläpitävät vakautta erissä, tukevat suunnittelukysymyksiä ja auttavat sinua välttämään uudelleensuunnittelusilmukoita.

Nuote Metals Technology Co., Ltd.tukee Semi Tubular Rivets -projekteja, joissa ostajat tarvitsevat tasaisen muovauslaadun, materiaalivaihtoehdot ja tuotantoystävälliset tekniset tiedot. Kun arvioit toimittajaa (mukaan lukien Nuote Metals Technology Co., Ltd. tai joku muu), esitä kysymyksiä, jotka paljastavat prosessin kypsyyden – ei vain hinnoittelua.

• Voitko tarjota materiaalin ja prosessin johdonmukaisuuden?Etsi vakaata hankintaa, määriteltyjä tarkastuksia ja erän valvontaa.
• Voitko mukauttaa mittoja ja päätyylejä?Monet kokoonpanot vaativat epätyypillisiä pituuksia, pääprofiileja tai erityisiä onttoja geometrioita.
• Voitteko suositella reikätoleransseja ja asetusmenetelmiä?Parhaat toimittajat ymmärtävät, että niitti on osa järjestelmää.
• Miten käsittelet ensimmäisen artikkelin näytteenottoa?Varhaisten näytteiden tulee validoida kiinnitysgeometria ja ulkonäkö ennen massatuotantoa.
• Mikä on suunnitelma pinnan viimeistelystä ja korroosioodotuksista?Hyvä toimittaja selvittää ympäristöoletukset ja viimeistelyrajoitukset etukäteen.

FAQ

• K: Mikä tekee puoliputkimaisista niiteistä eron kiinteistä niiteistä?
  V:Puoliputkimaisissa niiteissä on osittain ontto pyrstö, joten ne tarvitsevat vähemmän voimaa asettuakseen ja voivat muodostaa nopeasti yhtenäisen napsautuksen. Kiinteät niitit ovat täysin kiinteitä ja vaativat tyypillisesti suurempaa voimaa ja tukevampia osia/työkaluja.

• K: Kuinka estän niitattua niveltä tuntemasta löysyyttä?
  V:Yleisimmät syyt ovat ylisuuret reiät, väärä niitin pituus todelliselle pitolle tai epäjohdonmukainen asetus. Kiristä reiän toleranssit, sovita pitoalue ja tarkista kiinnityshalkaisija/korkeus asettamisen jälkeen.

• K: Soveltuvatko puoliputkiniitit muoviosiin?
  V:Usein kyllä ​​– varsinkin koska säätövoima voi olla pienempi kuin kiinteillä niiteillä. Käytä aluslevyjä, holkkeja tai hallittua muotoilua kuorman jakamiseksi ja muovin halkeamisen aiheuttavan jännityksen vähentämiseksi.

• K: Mikä on paras materiaalivalinta ulkokäyttöön?
  V:Ruostumaton teräs valitaan usein kosteaan tai syövyttävään ympäristöön. Myös pinnoitettu teräs voi toimia, mutta pinnoitteen tyyppi ja paksuus on sovitettava altistusolosuhteisiin ja ulkonäkövaatimuksiin.

• K: Voidaanko puoliputkimaiset niitit irrottaa korjausta varten?
  V:Ne on suunniteltu pysyviksi kiinnikkeiksi. Irrotukseen liittyy tyypillisesti niitin poraaminen ulos, mikä voi vahingoittaa ympäröiviä materiaaleja. Jos huollettavuus on etusijalla, harkitse kierteitettyjä kiinnikkeitä tai mallia, jossa on vaihdettava kääntölaitteisto.

• K: Mitä minun tulee tarkistaa saapuvan tarkastuksen aikana?
  V:Tarkista varren halkaisija, pituus, pään mitat, onton syvyys, viimeistelyn laatu ja näytteen asetustulokset (kiinnityshalkaisija ja korkeus). Nämä vaikuttavat suoraan kokoonpanon vakauteen ja ulkonäköön.
